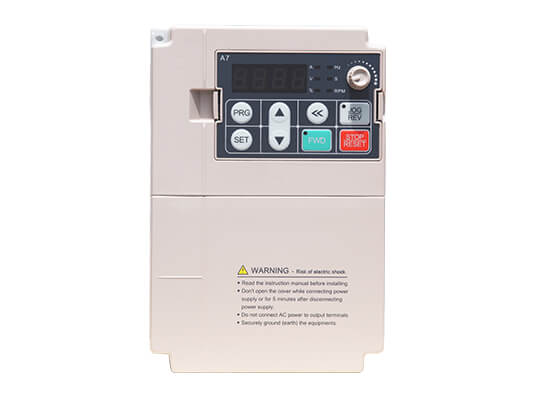

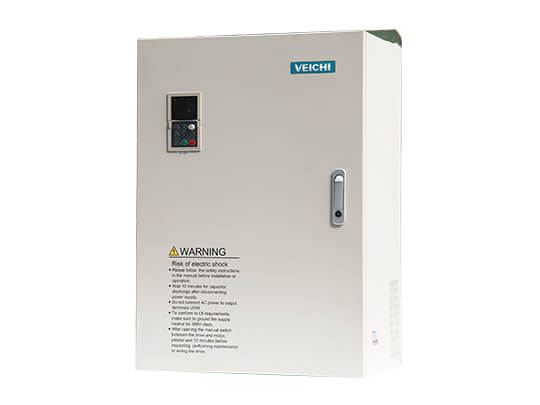

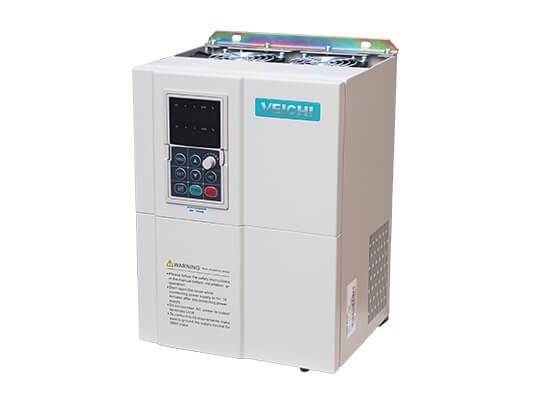

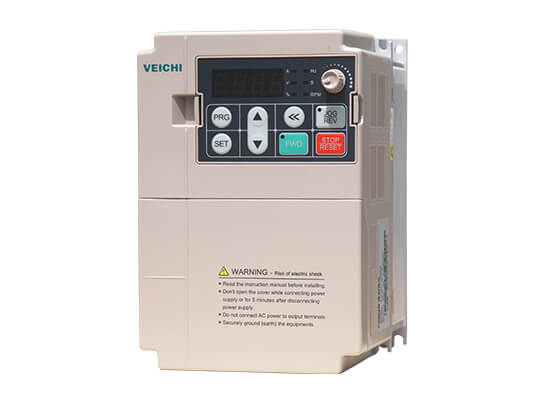

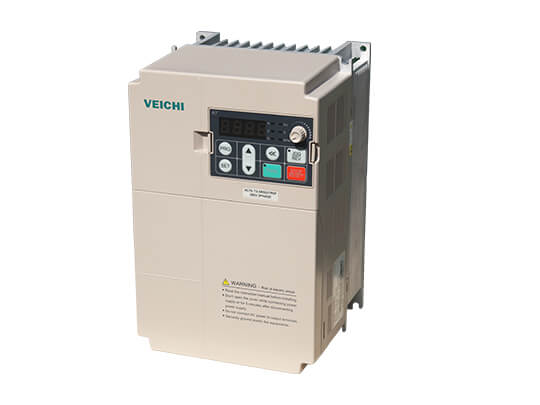

이메일AC200T 장력 제어용 특수 인버터 개요
장력 제어용 AC200-T 특수 주파수 변환기는 출력 토크를 제어하고 롤 직경을 자동으로 계산하여 장력을 일정하게 유지합니다. 장력 센서를 설치할 필요가 없으며 현재 위치 또는 현재 장력의 외부 피드백 신호가 필요하지 않습니다. 대부분의 응용 분야에서 일정한 장력을 정확하게 제공하고 가공된 재료의 두께 또는 두께가 균일하도록 하기 위해 속도 피드백 인코더를 설치할 필요조차 없습니다..
1. 토크 인식 알고리즘을 사용하여 출력 토크는 정밀도가 높고 토크 리플이 작습니다.
2. 높은 인식 정확도와 강력한 방해 방지 능력으로 지능형 롤 직경 인식을 채택하십시오.
3. 되감기 및 풀기 릴의 직경에 대한 강한 적응력, 부드러운 시작 및 고속 및 저속에서 안정적인 장력이 있습니다.
4. 내장된 전문 마찰 보상 모듈은 재료 가공 중에 앞뒤 장력의 장력 제어 특성이 일관되도록 기본적으로 보장합니다.
풍부한 기능과 우수한 성능
1. 마찰 보상, 장력 특정 인버터에는 기계적 시스템에 대한 동적 및 정적 마찰 보상이있어 장력 제어 효과를 최적화하고 장력 시스템의 안정성과 응답 속도를 향상시킬 수 있습니다.
2. 제로 속도 장력, 장력용 특수 주파수 변환기는 현장 작동과 제로 속도가 다른 장력을 요구하도록 현장 제로 속도 상태에 대해 자동으로 식별되고 설정될 수 있는 장력 값을 제공할 수 있습니다.
3. 기타 기능, 정지 및 제동 신호 출력, 재료 파손 감지, 되감기/풀기 주파수 제한 등
텐션 특수 기능
1. 테이퍼 계수, 장력 특정 인버터는 코일 직경이 증가함에 따라 장력이 감소하는 경우를 목표로 합니다. 더 나은 성형 효과를 얻기 위해 권선의 평탄도를 실현하도록 테이퍼 계수를 설정할 수 있습니다.
2. 자동 롤 교환, 장력별 인버터는 자동 롤 교환 기능이 풍부하여 고속에서 멈추지 않고 자동 롤 교환을 실현할 수 있어 생산 효율이 크게 향상됩니다.
다중 롤 직경 계산 방법
상단 헤드의 V는 트랙션의 선속도, W는 권선의 각속도, R은 권선 반경, D는 권선 직경을 나타냅니다.
선속도법
AC200T 장력 제어용 특수 주파수 변환기는 이전 단계의 선형 속도, 자체 각속도 및 기계적 속도비를 통해 정확한 권선 직경을 얻을 수 있습니다.
두께 적분법
재료의 두께에 따라 설치 릴의 회전수를 누적하여 재료 릴 직경을 구합니다. AC200T 장력 제어 특수 주파수 변환기는 인코더를 통해 릴의 회전 수를 누적하여 외부 근접 스위치 및 여러 회전 장치를 추가하지 않고 권선의 직경을 얻습니다.
속도 토크 응답 빠름
속도 강성: 40Hz에서 갑작스런 100% 부하 및 갑작스러운 언로드, 복구 시간은 10ms 이내.
토크 응답: 부하는 기계적으로 잠겨 있지 않습니다. AC200T는 주어진 토크가 0%에서 100%로 갑자기 증가하고 100%에서 0%로 갑자기 감소하며 토크 응답 시간은 10ms 이내입니다.
산업 전기 시스템 솔루션
선형 속도 방법 적용: 프론트 엔드 기계는 재료 트랙션을 제공하여 재료 선형 속도를 결정하고 재료 장력은 AC200T 권선에 의해 결정됩니다. 코일 직경은 트랙션의 주어진 선형 속도에 의해 계산될 수 있습니다.
두께 방법 적용: 프론트 엔드 기계는 라인 속도를 결정하는 견인 메커니즘을 제공하지 않으며, 재료 라인 속도는 전방 모터에 의해 직접 결정되며, 재료 장력은 AC200T 권선에 의해 결정됩니다. 이 방식의 권선 직경은 인코더에서 제공하는 랩 카운팅 펄스로 계산하거나 외부 랩 카운팅 장치를 추가할 수 있습니다.
장력 제어용 AC200T 특수 인버터 산업용 애플리케이션
응용 분야: 산업 생산에는 일정한 장력을 유지하기 위해 스트립 또는 와이어가 필요합니다.
명세서
| 전력 범위 | 400 W-630,000 W |
|---|
| 전압 및 주파수 | 단상 220V 50/60Hz 삼상 380V 50/60Hz; 삼상 220V 50/60Hz 삼상 660V 50/60Hz 삼상1140V 50/60Hz |
|---|---|
| 변동 허용 | 전압 불균형 비율: <3%; 빈도: ±5%; 왜곡률은 IEC61800-2 요구 사항을 충족합니다. |
| 폐쇄 서지 전류 | 정격 전류 미만 |
| 역률 | ≥0.94(DC 리액터 포함) |
| 인버터 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 오차 5% 미만 |
|---|---|
| 출력 주파수 범위 | 유형 G: 0~600Hz |
| 출력 주파수 정확도 | 최대 주파수 값의 ±0.5% |
| 과부하 용량 | 유형 G: 1분 동안 150% 정격 전류, 10초 동안 180% 정격 전류, 0.5초 동안 200% 정격 전류 |
| 모터 제어 모드 | PG 없는 V/F 제어, PG 없는 벡터 제어, PG 있는 V/F 제어, PG 있는 벡터 제어 |
|---|---|
| 조정 | 공간 벡터 PWM 변조 최적화 |
| 캐리어 주파수 | 0.7～16.0kHz |
| 속도 제어 범위 | PG 없는 벡터 제어, 정격 부하 1:100; PG로 벡터 제어, 정격 부하 1:1000 |
| 정상 속도 정확도 | PG 없는 벡터 제어: 정격 동기 속도의 ≤2%; PG를 사용한 벡터 제어: 정격 동기 속도의 ≤0.05% |
| 시작 토크 | PG 없는 벡터 제어: 0.5Hz에서 150% 정격 토크; PG를 사용한 벡터 제어: 0Hz에서 200% 정격 토크 |
| 토크 응답 | PG 없는 벡터 제어: <20ms; PG를 사용한 벡터 제어: <10ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01%; 아날로그 설정: 최대 주파수×±0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수×0.05% |
| DC 제동 기능 | 시작 주파수: 0.00~50.00Hz; 제동 시간: 0.0~60.0s; 제동 전류: 정격 전류의 0.0~150.0% |
|---|---|
| 토크 부스트 | 자동 토크 증가 0.0%~100.0%; 수동 토크 증가 0.0%~30.0% |
| V/F 곡선 | 4가지 방법: 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 감소된 토크 특성 곡선(1.1~2.0 전력), 사각 V/F 곡선 |
| 가속 및 감속 곡선 | 두 가지 방법: 선형 가속 및 감속, S 곡선 가속 및 감속 가감속 시간의 네 세트, 시간 단위는 0.01초, 가장 긴 시간은 650.00초 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하여 모터 정격 전압은 100%이며, 50~100% 범위에서 설정 가능(출력은 입력 전압을 초과할 수 없음) |
| 자동 전압 조정 | 계통 전압이 변동하면 자동으로 출력 전압을 일정하게 유지할 수 있습니다. |
| 자동 에너지 절약 작동 | V/F 제어 모드에서 출력 전압은 부하에 따라 자동으로 최적화되어 에너지 절약 작동을 실현합니다. |
| 자동 전류 제한 | 빈번한 과전류 고장 트립을 방지하기 위해 작동 중 전류를 자동으로 제한 |
| 순시 정전 처리 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 구현 |
| 표준 기능 | PID 제어, 속도 추적 및 정전 후 재기동, 점프 주파수, 주파수 상한 및 하한 제어, 프로그램 동작, 다중 속도, RS485, 아날로그 출력, 주파수 펄스 출력 |
| 주파수 설정 채널 | 키보드 디지털 설정, 키보드 전위차계, 아날로그 전압 단자 VS, 아날로그 전압/전류 단자 AI, 아날로그 전류 단자 AS, 통신 설정 및 다채널 단자 선택, 주 및 보조 채널 조합, 확장 카드, 다양한 방법으로 전환할 수 있습니다. |
| 피드백 입력 채널 | 전압 단자 VS, 전압/전류 단자 AI, 전류 단자 AS, 통신 설정, 펄스 입력 PUL |
| 명령 채널 실행 | 버튼 키 설정, 통신 설정 |
| 입력 명령 신호 | 기동, 정지, 정역회전, 조그, 다단속, 자유정지, 리셋, 가감속 시간 선택, 주파수 설정 채널 선택, 외부 이상 경보 |
| 외부 출력 신호 | 2개의 릴레이 출력, 1개의 콜렉터 출력, 1개의 AO 출력은 0~10V 또는 4~20mA 출력으로 선택 가능, 1개의 AO 출력은 0~10V 또는 4~20mA 또는 주파수 펄스 출력 출력으로 선택 가능 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전자 서멀 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 보호, 입력 및 출력 결상 보호 |
|---|
| LED 디스플레이 | 단일 라인 5자리 디지털 튜브 디스플레이: 1개의 인버터 상태를 모니터링할 수 있습니다. 듀얼 라인 5자리 디지털 튜브 디스플레이: 2개의 인버터 상태를 모니터링할 수 있습니다. |
|---|---|
| 매개변수 복사 | 인버터의 기능 코드 정보를 업로드 및 다운로드하여 빠른 파라미터 복사를 실현할 수 있습니다. |
| 상태 모니터링 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백 양, PID 주어진 양, 모듈 온도 등과 같은 모니터링 파라미터 그룹의 모든 파라미터 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 과열, 과전압 스톨, 전류 제한, 데이터 보호 손상, 현재 오류 작동 상태, 역사적 오류. |
| 설치 장소 | 고도가 1000미터 미만인 경우 1000미터 이상 사용 시 용량 감소, 100미터마다 1% 감소 결로, 결빙, 비, 눈, 우박 등이 없을 것, 일사량이 700W/m2 미만, 기압 70~106kPa |
|---|---|
| 온도 및 습도 | -10℃ ~ +50℃, 40℃ 이상에서 디레이팅 사용 가능, 최고 온도는 60℃(무부하 운전) 5% ~ 95%RH(결로 없을 것) |
| 진동 | 9~200Hz일 때, 5.9m/s2(0.6g) |
| 보관 온도 | -30℃~ +60℃ |
| 설치 방법 | 벽걸이형 수직 캐비닛 |
| 보호 수준 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
