AC830 시리즈 4사분면 인버터

AC830 시리즈 4사분면 인버터 개요

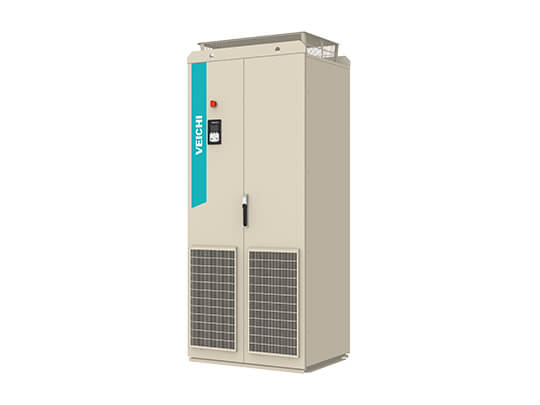

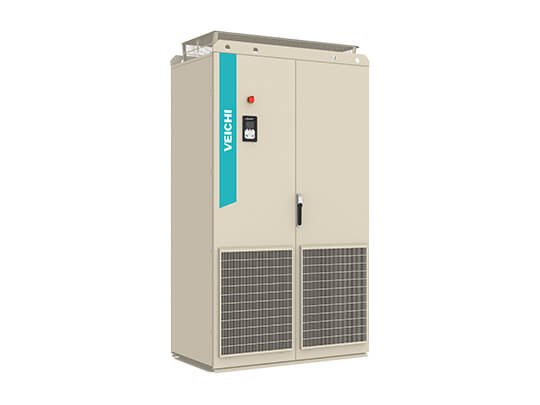

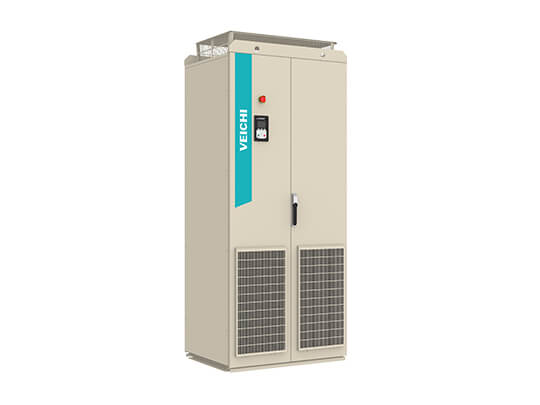

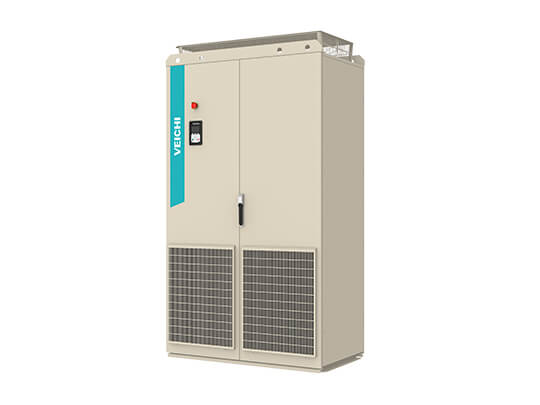

AC830 시리즈 4사분면 인버터 캐비닛은 VEICHI의 4사분면 주파수 변환 속도 조절 제품 기술 플랫폼에 속합니다. ARM + FPGA 이중 제어 아키텍처, 매우 효율적이고 에너지 절약적인 드라이브를 채택합니다. AFE 능동 정류 피드백 방식은 그리드 측의 고조파 함량을 효과적으로 줄이기 위해 채택되었습니다. 고조파, 전체 구동 및 전체 제어 없이 완벽하며 비동기 모터, 동기 모터 및 고속 모터의 구동 제어와 호환됩니다.

AC830 시리즈 4사분면 인버터 기능

1. 우수한 제어 성능.
2. 편리한 디버깅 방법.
3. 다중 오류 처리 및 보호.

고성능 제어 플랫폼

AFE 능동 정류 피드백 방식은 그리드 측의 고조파를 줄이기 위해 채택되었습니다. 고속 및 고정밀 루프 제어 작동을 실현하여 드라이브 시스템의 우수한 동적 응답 능력과 제어 정확도를 보장합니다.

다양한 제어 방법

VF 제어, 개방 루프 벡터 및 폐쇄 루프 벡터.

다양한 하중에 적합

비동기식 모터, 동기식 모터, 릴럭턴스 모터 및 고속 모터.

높은 정밀도와 빠른 응답

속도 정확도: 정격 동기 속도의 ±0.01%
토크 응답: ≤5ms.

우수한 4사분면 피드백 기능

능동 정류 4사분면 인버터에는 LCL PWM 필터 장치가 장착되어 있어 계통 측의 고조파 함량을 효과적으로 줄일 수 있습니다.

작업 조건에 맞는 디버그 호스트 컴퓨터

1. VCSoft 소프트웨어는 친숙한 인터페이스를 가지고 있으며 시스템 전문 지식 없이도 사용하기 쉽습니다.
2. 디버깅 엔지니어는 그래픽 인터페이스와 메뉴를 통해 작동합니다. 복잡한 시스템의 간단한 구성, 파라미터 설정, 오류 감지, 시스템 유지 보수 및 서비스를 짧은 시간에 완료할 수 있습니다.
3. 최대 8개 신호의 추세 기록을 완료할 수 있으므로 인버터의 진단 및 최적화가 간소화됩니다.
4. VCU 컨트롤러 내부의 고속 데이터 레코더에 액세스할 수 있으며, 장애 전후에 관찰된 50개 개체의 정보가 완전히 복원됩니다. 디버깅 엔지니어가 결함을 효율적으로 찾고 생산 라인의 프로세스 제어 프로세스를 최적화하는 데 도움이 될 수 있습니다.

편리하고 빠른 다기능 키보드

포괄적인 다중 보호

기능적 안전 보호

STO-Safe Torque Off 기능을 구성할 수 있습니다. 하드웨어 회로 감지를 통해 IGBT 드라이브 펄스를 차단하여 모터 전원 공급 장치를 차단하고 모터가 우발적으로 시작되는 것을 방지하며 인력과 장비의 안전을 보장합니다.

인버터 보호

단락, 과전류, 과전압, 부족전압, 결상, 과열, 과부하, 인코더 단선 등 최대 30가지 설정 보호.

모터 보호

PT100 온도 감지 보호를 지원합니다.

장애 분류 및 분류 관리

고장 상황에 따라 다년간의 응용 경험과 결합하여 고장 관리를 분류 및 분류하여 고장 가동 중지 횟수를 줄입니다.

전체 문제 해결 정보

AC830 시리즈 4사분면 인버터의 적용

그것은 야금, 석유, 광업, 조선, 전원 공급 장치 및 기타 산업에서 널리 사용됩니다.
