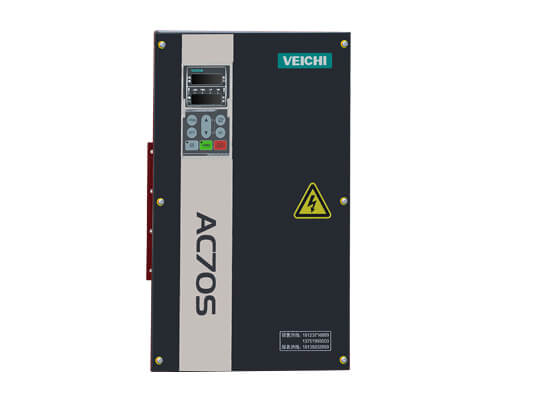

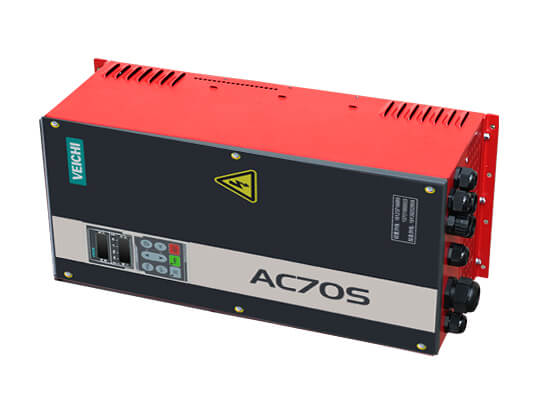

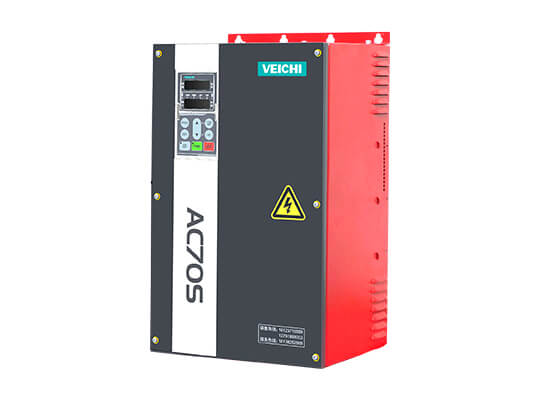

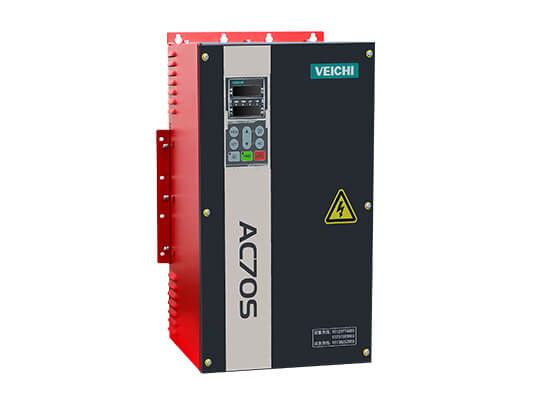

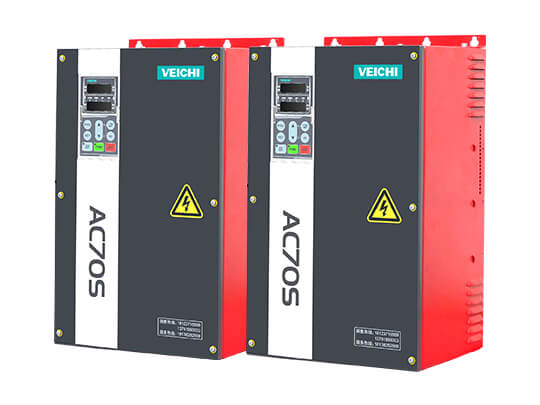

오래된 엘리베이터의 변신을 위해 특별히 설계된 도킹 기능이 있는 드라이브. 주파수 변환기, 브레이크 모듈 및 상태 표시기를 통합하여 장비의 현장 유지 보수에 편리하고 건설 엘리베이터의 주파수 변환 변환 비용을 최소화합니다.
특징
1. 안전하고 신뢰할 수 있는: 특수 브레이크 논리 제어 기능은 해제 주파수와 해제 전류 동료를 통해 브레이크에 도달하여 안전성과 신뢰성을 보장합니다.
2. 고성능 대 가격 비율: 인버터 캐비닛의 전체 세트와 비교하여 가격이 저렴하고 성능이 동일합니다.
3. 인간화 된 디자인 : 전선이 올바르게 연결되어 있으면 인버터 매개 변수를 변경할 필요가 없으며 기계를 켠 후 정상적으로 작동 할 수 있습니다.
4. 변환이 간단합니다. 감속 제한 장치를 추가할 필요가 없고, 작업 테이블을 교체할 필요가 없습니다. 어떤 속도에서도 정확한 착륙이 가능합니다.
5. 편리한 유지 보수: 키보드 운영자는 상한 및 하한, 오름차순 및 내림차순 신호를 표시할 수 있어 시스템 유지 관리에 편리합니다.
6. 기계적 수명 연장 : 부드러운 작동, 충격 없음, 기계적 구조 및 취약 부품의 마모 감소, 모터 및 디스크 브레이크의 사용 시간 연장, 건설 엘리베이터의 수명 연장.
건설용 엘리베이터용 AC70S 특수 드라이브의 산업용 애플리케이션
신청: 건설 엘리베이터.
명세서
| 전력 범위 | 30,000 W-37,000 W |
|---|
| 전압 주파수 | 삼상 380V 50/60Hz 삼상 220V 50/60Hz |
|---|---|
| 허용 변동 | 전압: 320V~440V; 전압 불균형 비율: <3%; 주파수: ±5% 왜곡률은 IEC61800-2의 요구 사항을 충족합니다. |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 오차 5% 미만 |
|---|---|
| 출력 주파수 범위 | 0~120Hz |
| 출력 주파수 정확도 | 최대 주파수 값의 ±0.5% |
| 과부하 용량 | 150% 정격전류 60초, 180% 정격전류 10초, 200% 정격전류 0.5초 |
| 모터 제어 모드 | PG가 없는 벡터 제어, PG가 있는 벡터 제어, V/F 제어 |
|---|---|
| 캐리어 주파수 | 0.6~15.0kHz, 랜덤 캐리어 변조 |
| 속도 제어 범위 | PG가 없는 벡터 제어, 정격 부하 1:100 PG가 있는 벡터 제어, 정격 부하 1:1000 |
| 정상 속도 정확도 | PG가 없는 벡터 제어: 정격 동기 속도의 ≤1% PG가 있는 벡터 제어: 정격 동기 속도의 ≤0.02% |
| 시작 토크 | PG가 없는 벡터 제어: 0.5Hz에서 180% 정격 토크: 토크 PG가 있는 벡터 제어: 0Hz에서 200% 정격 토크 |
| DC 제동 기능 | 기동 주파수: 0.00~50.00Hz 제동 시간: 0.0~60.0s 제동 전류: 정격 전류의 0.0~150.0% |
|---|---|
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하여 정격 모터 전압은 100%이며 50-100% 범위에서 설정할 수 있습니다(출력은 입력 전압을 초과할 수 없음) |
| 주파수 설정 채널 | 키보드 디지털 설정, 키보드 전위차계, 통신 설정, 다채널 단자 선택 |
| 명령 채널 실행 | 조작 패널 설정, 외부 단자 설정, 통신 설정 |
| 외부 입출력 신호 | 로직 입력 8개, 고속 펄스 입력 1개, 아날로그 입력 2개, 아날로그 출력 2개, 릴레이 출력 2개, 콜렉터 출력 1개, RS485 통신 인터페이스 1개 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 과열, 과전압 스톨 |
|---|
| 설치 장소 | 실내, 해발 1000m 이하, 부식성 가스 및 직사광선이 없을 것 |
|---|---|
| 온도 습도 | 마이너스 10 ~ 플러스 40°C, 20% ~ 95%RH(결로 없을 것) |
| 진동 | 20Hz 이하 0.5g 이하 |
| 보관 온도 | -25~+60℃ |
| 보호 수준 | IP25 |
| 냉각 방법 | 강제 공기 냉각 |
