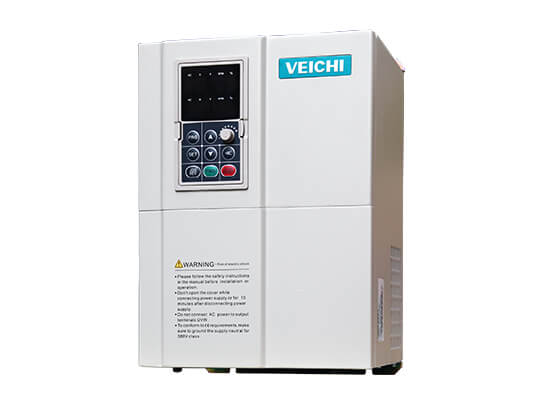

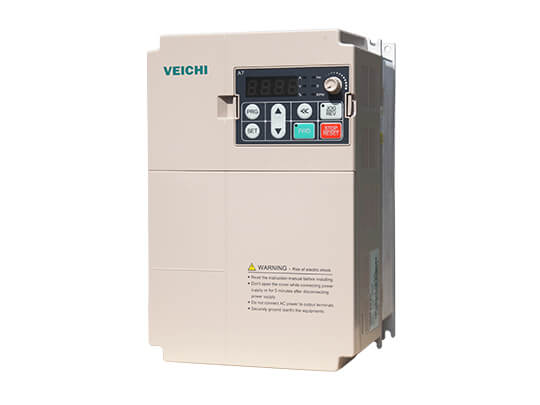

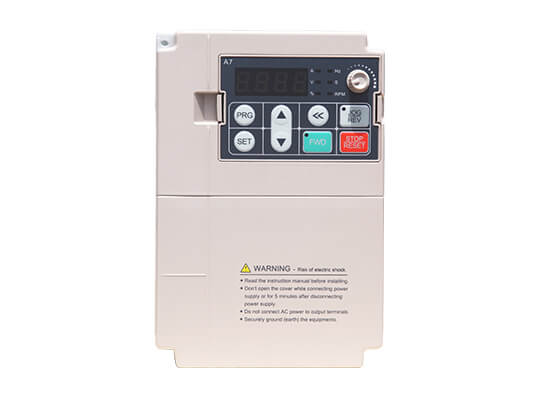

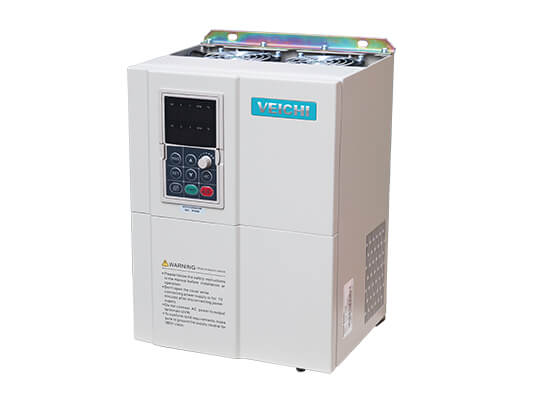

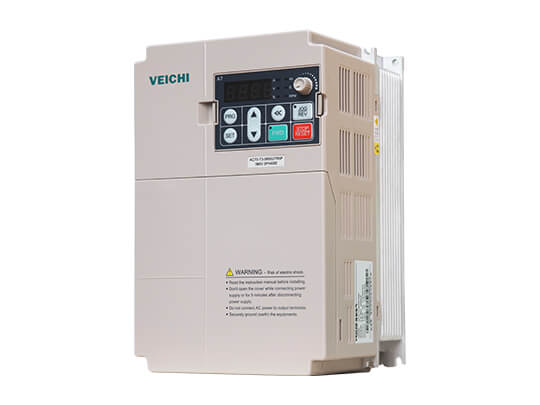

이메일AC70T 호이스트 특수 AC 드라이브 개요
AC70T 게양 특수 주파수 ac 드라이브는 산업 응용 분야를 위해 특별히 설계되었습니다. 그것은 완벽한 기능, 우수한 보호 효과 (염수 분무 부식에 대한 저항) 및 우수한 성능을 가지고있어 호이스트 기계의 안전, 신뢰성 및 효율성을 보장합니다. 항만 기계, 선박 기계, 건설 기계, 광업 기계, 기중기, 갠트리 기중기, 전기 호이스트, 기중기 및 호이스트와 같은 산업에서 리프팅, 피칭, 트롤리, 트롤리, 선회, 러핑 등의 구동에 적합합니다.
기능
1. 경부하 및 고속.
2. 영속 토크 유지.
3. 여러 모터의 동기 제어.
4. 충돌 방지 기능.
특징
저주파 및 큰 토크에서 안정적인 작동
0.5Hz/150% 정격 토크 출력은 원활하게 시작, 상승 및 하강 중에 리프팅 장비가 원활하게 작동하도록 합니다.
우수한 전류 억제 및 버스 전압 억제
전류 억제 기능은 ac 드라이브의 빈번한 과전류 경보를 피할 수 있습니다. 전류가 전류 보호 포인트를 초과하면 과전류 억제 기능은 전류 보호 포인트 내에서 전류를 지속적으로 제한할 수 있으므로 장비의 안전을 보호하고 갑작스러운 부하 또는 간섭으로 인한 과전류 경보를 피할 수 있습니다.
과전압 억제 기능은 가감속 중에 ac 드라이브의 과전압 경보를 피할 수 있습니다. ac 드라이브 버스 전압이 가감속 중에 보호 지점에 도달하거나 초과하면 과전압 억제 기능이 작동 주파수를 자동으로 조정하여 버스 전압 상승을 억제하여 장비의 안전을 보호합니다. ac 드라이브의 모선 전압 상승으로 인한 과전압 경보를 피하십시오.
넓은 속도 범위
출력 주파수 범위는 0-320Hz로 리프팅 장비의 경부하 알림, 중부하 및 저속 요구 사항을 충족하고 장비의 효율성을 향상시킵니다.
슈퍼 과부하 용량
1분 동안 150% 정격 전류, 10초 동안 180% 정격 전류, 0.5초 동안 200% 정격 전류.
스톨 보호 기능(폐쇄 루프 모드)
운전 중 실제 속도가 정격 속도의 115%를 초과하는 것을 감지하면 ac 드라이브가 신속하게 제동 신호를 보내 긴급 제동을 실현합니다.
전용 브레이크 제어 로직
리프팅 장비의 브레이크(브레이크)가 합리적인 시간 순서로 열리고 닫히도록 제어하여 시스템의 안전과 신뢰성을 보장합니다.
넓은 전압 입력 범위
자동 전압 안정화: 계통 전압이 떨어질 때 출력이 리프팅 장비의 토크 출력 요구 사항을 여전히 충족할 수 있고 허용 가능한 입력 전압 변동 범위가 ± 20%인지 확인합니다.
AC70T 호이스트 특수 AC 드라이브용 산업용 애플리케이션
적용 분야 : 항만 기계, 선박 기계, 건설 기계, 광산 기계, 크레인, 갠트리 크레인, 전기 호이스트, 크레인 및 호이스트 등
명세서
| 전력 범위 | 750 W-200,000 W |
|---|
| 전압 주파수 | 삼상 380V 50/60Hz |
|---|---|
| 허용 변동 | 전압 불균형 비율: <3%; 빈도: ±5%; 왜곡률은 IEC61800-2 요구 사항을 충족합니다. |
| 폐쇄 임펄스 전류 | ≥0.94(DC 리액터 포함) |
| AC 드라이브 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 오차 5% 미만 |
|---|---|
| 출력 주파수 범위 | 0～320Hz |
| 출력 주파수 정확도 | 최대 주파수 값의 ±5% |
| 과부하 용량 | 1분 동안 150% 정격 전류, 10초 동안 180% 정격 전류, 0.5초 동안 200% 정격 전류 |
| 캐리어 주파수 | 0.6～15.0kHz |
|---|---|
| 속도 제어 범위 | PG 없는 벡터 제어, 정격 부하 1:100; PG로 벡터 제어, 정격 부하 1:1000 |
| 정상 속도 정확도 | PG 없는 벡터 제어: ≤1% 정격 동기 속도 |
| 시작 토크 | PG 없는 자속 벡터 제어: 0.5Hz에서 150% 정격 토크 |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01%; 아날로그 설정: 최대 주파수×±0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수×0.05% |
| DC 제동 기능 | 시작 주파수: 0.00~60.00Hz; 제동 시간: 0.0~60.0s; 제동 전류: 정격 전류의 0.0~150.0% |
|---|---|
| 가속 및 감속 곡선 | 두 가지 방법: 선형 가속 및 감속, S 곡선 가속 및 감속; 가속 및 감속 시간의 네 세트, 시간 단위는 0.01초, 가장 긴 것은 650.00초 |
| 자동 전압 조정 | 계통 전압이 변동하면 자동으로 출력 전압을 일정하게 유지할 수 있습니다. |
| 자동 전류 제한 | 빈번한 과전류 고장 트립을 방지하기 위해 작동 중 전류를 자동으로 제한 |
| 순시 정전 처리 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 구현 가능 |
| 주파수 설정 채널 | 키보드 디지털 설정, 키보드 전위차계, 아날로그 전압 단자 VS1, 아날로그 전압 단자 VS2, 아날로그 전류 단자 AS, 통신 설정 및 다중 채널 단자 선택, 주 및 보조 채널 조합. |
| 피드백 입력 채널 | 전압 단자 VS1, 전압 단자 VS2, 전류 단자 AS, 통신 설정, 펄스 입력 PUL |
| 명령 채널 실행 | 조작 패널 설정, 외부 단자 설정, 통신 설정 |
| 입력 명령 신호 | 기동, 정지, 정역회전, 조그, 다단속, 자유정지, 리셋, 가감속 시간 선택, 주파수 설정 채널 선택, 외부 장애 보호 |
| 외부 출력 신호 | 릴레이 출력 2개, 콜렉터 출력 1개, 0-10V 출력, 4-20mA 출력, 주파수 펄스 출력 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전자 서멀 릴레이, 과열, 과전압 스톨, 데이터 보호 |
|---|
| LED 디스플레이 | 듀얼 라인 4자리 디지털 튜브 디스플레이: 2개의 ac 드라이브 상태를 모니터링할 수 있습니다. |
|---|---|
| 매개변수 복사 | ac 드라이브의 기능 코드 정보를 업로드 및 다운로드하여 빠른 파라미터 복사를 실현할 수 있습니다. |
| 상태 모니터링 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백량, PID 주어진 양, 모듈 온도, 입출력 단자 상태 등 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 과열, 과전압 스톨, 전류 제한, 데이터 보호 손상, 현재 오류 작동 상태, 역사적 오류. |
| 설치 장소 | 실내, 고도 1000미터 이하, 부식성 가스 및 직사광선이 없을 것 |
|---|---|
| 온도 습도 | -10 ℃ ~ +40 ℃(벽걸이형), 20% ~ 90%RH(결로 없을 것) |
| 진동 | 20Hz 이하 0.5g 이하 |
| 보관 온도 | -25～+65℃ |
| 설치 방법 | 벽걸이 |
| 보호 수준 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
