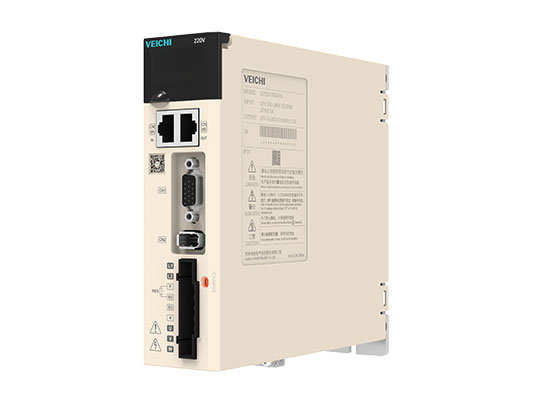

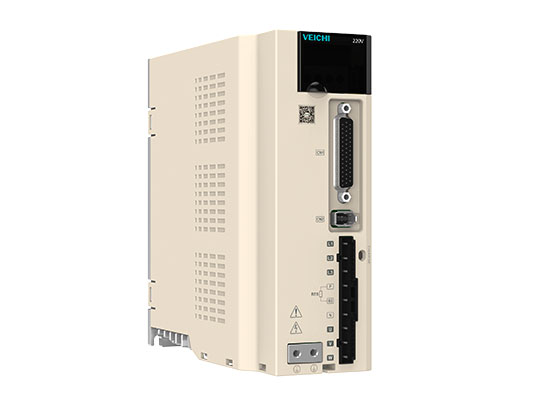

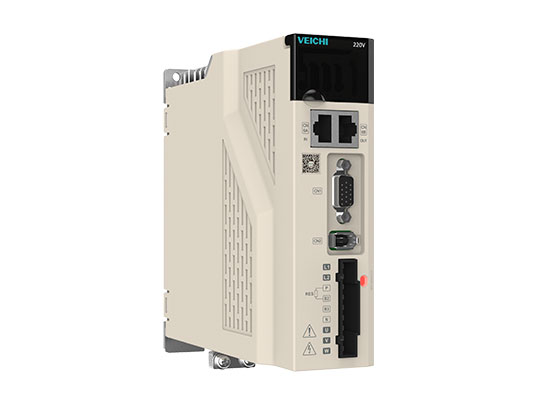

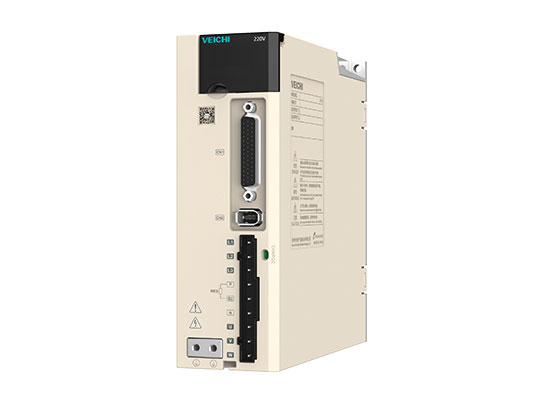

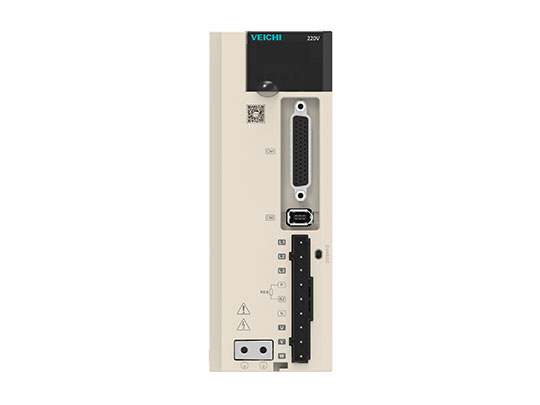

이메일SD710 시리즈 유니버설 서보 시스템 개요
VEICHI SD710 시리즈 서보 드라이브는 다양한 산업 환경과 중요한 시스템 애플리케이션을 충족하고 서보와 프로그램의 완벽한 조합을 달성하기 위한 고성능, 고신뢰성, 고품질 및 비용 효율적인 제품입니다.
1. PC 소프트웨어 업그레이드.
2. 드라이브 파라미터 복사.
3. 17bit/23bit 앱솔루트 엔코더와 호환됩니다.
4. VEICHI 제품의 우수한 성능을 계속 유지합니다.
5. 자동 매개변수 조정을 실현합니다.
6. 강력한 버스 통신 기능.
7. 스마트 설정.
8. 업그레이드된 하드웨어 및 구조, 더 작은 크기.
상위 컴퓨터 업그레이드 디버그
편리하고 사용하기 쉬운 서보 디버깅 상위 컴퓨터.
디버깅 소프트웨어에는 드라이브 매개변수를 복사하는 기능이 있어 동일한 모델의 매개변수 설정의 지루한 작업을 제거합니다.
우수한 제품 성능, 매우 높은 서보 응답 주파수
강력한 버스 구성
1. 표준 마이크로 USB 호스트 컴퓨터 전용 인터페이스.
2. 표준 RS485 통신.
3. Canopen, Ethercat 통신 옵션.
업그레이드된 하드웨어 및 구조, 더 작은 크기
하드웨어 및 구조 업그레이드, 5R5 모델 볼륨 30% 감소.
성숙하고 안정적인 현장 지원 프로그램
그것은 3C, 리튬 배터리, 목공, 포장, 조작기, 물류, 식품, 섬유 및 기타 자동화 산업 장비에 널리 사용될 수 있습니다.
SD710 시리즈 서보는 VM7 시리즈 모터와 호환됩니다.
SD710 서보 드라이브 비디오
SD710 시리즈 범용 서보 시스템용 산업용 애플리케이션
응용 분야: 3C, 리튬 배터리, 목공, 포장, 조작기, 물류, 식품, 섬유 및 기타 자동화 산업 장비.
명세서
| 인코더 피드백 | 직렬 인코더: 절대값 인코더 |
|---|
| 작동 온도 | 0°C~55°C(55°C~60°C는 디레이팅 후 사용 가능) |
|---|---|
| 보관 온도 | -20℃~ 65℃ |
| 작동 온도 | 95%RH 이하(결빙 및 결로가 없을 것) |
| 보관 온도 | 95%RH 이하(결빙 및 결로가 없을 것) |
| 충격 저항 | 4.9m/s |
| 충격 강도 | 19.6m/s |
| 보호 등급 | IP20 |
| 고도 | 1000m 미만 (1000m-2000m, 사용하기 전에 정격 값을 줄여야 함) |
| 다른 | 정전기 간섭, 강한 전기장, 강한 자기장, 방사선 등이 없습니다. |
| 속도 제어 범위 | 1: 5000(속도 제어 범위의 하한은 정격 토크 부하가 정지하지 않는 조건에서의 값입니다.) |
|---|---|
| 속도 변동성 | 부하변동: 정격속도의 ±0.01% 이하(부하변동: 0%~100%) 전압 변동: 정격 속도의 0%(전압 변동: ±10%) 온도변동 : 정격속도의 ±0.01% 이하 (온도변동 : 25℃±25℃) |
| 토크 제어 정확도 | ±1% (재현성) |
|---|---|
| 소프트 스타트 시간 설정 | 0s~10s (가감속 개별 설정 가능) |
| 피드포워드 보상 | 0%~100% |
|---|---|
| 명령 펄스 | 명령 펄스 모양: "펄스 + 방향", "CW + CCW 펄스 시퀀스", "A, B 위상 직교 펄스" 3가지 명령 형식 포함 입력 형식: 리니어 드라이브, 오픈 컬렉터 최대 입력 주파수: 차동 입력: 고속 최대 4Mpps; 오픈 컬렉터: 최대 200Kpps |
| 485 | 기준 |
|---|---|
| CAN | 선택 과목 |
| USB | 컴퓨터 호스트 컴퓨터, 표준 구성, USB2.0 사양(12Mpps)에 따름 |
| 디스플레이 기능 | CHARGE, 8세그먼트 LED*5자리 |
|---|
| 패널 오퍼레이터 기능 | 버튼 스위치*4 |
|---|
| 재건 | 기능 내장/외부 가능 |
|---|
| 디스플레이 기능 | 과전류, 과전압, 부족전압, 과부하, 회생이상, 엔코더 단선, 오버트래블 보호 등 |
|---|
| 접근성 | 게인 조정, 알람 녹음, JOG 운전 등 |
|---|
| 엔코더 펄스 분주 출력 | A상, B상, C상: 선형 구동 출력, 분주 펄스 수: 35~32767 |
|---|
다운로드
| 파일 이름 | 유형 | 언어 | 파일 형식 | 업데이트 | 다운로드 |
|---|---|---|---|---|---|
| Upper Computer Debugging Software V1.6.10 | Software | English | ZIP | 2022-01-27 | 18.6MB |
| Servo Selection Software v1.3 | Software | English | ZIP | 2020-07-20 | 587KB |
| SD710 Series Servo Technical Manual V1.0 | Manual | English | 2022-01-27 | 12.8MB | |
| Solution for Machine Tool Industry | Catalog | English | 2019-04-17 | 10MB | |
| Servo Selection(A1.7) V1.2 | Software | English | ZIP | 2022-06-17 | 812MB |
| SD700&SD710 Series Servo Soft V2.2-EN | Software | English | ZIP | 2022-04-20 | 48MB |
