이메일AC10 시리즈 주파수 AC 드라이브 개요
AC10 시리즈 주파수 ac 드라이브는 VEICHI의 최신 기술 플랫폼에서 개발된 제품입니다. AC10 제품은 소형화, 높은 신뢰성 및 높은 비용 성능에 대한 사용자의 시장 요구를 기반으로 합니다. 좁은 몸체의 VFD인 AC10은 설치가 편리하고 크기가 작으며 온도 상승이 낮고 보호 수준이 높으며 소프트웨어 성능이 우수하며 기타 여러 장점이 있습니다. AC10 개발은 고급 PLM R&D 관리 시스템에 의존하여 하드웨어, 소프트웨어, 구조 및 테스트 프로세스가 3차원적이고 체계적이며 개발 프로세스 중에 개발될 수 있도록 합니다. 추적 가능성, 모든 세부 사항에 대한 지속적인 조사는 엄격한 엄격함과 과학적 정신을 보장합니다(T3 VFD는 벡터 제어만 지원).
AC10 VFD 제품 기능
1. 좁은 책 디자인으로 스마트하고 컴팩트합니다.
2. 다양한 설치 방법, 레일, 측면, 수직 설치.
3. 온도 저항, 주위 온도 50℃에서 디레이팅 없음.
4. 은선 설계로 배선이 보다 편리합니다.
5. 장치의 방열 및 먼지 방지를 고려한 높은 보호, 격리된 공기 덕트.
6. 다중 보호, 과전류 및 과전압 보호, 항시 파동 전류 제한 보호.
7. 네트워크 디자인, 편리한 네트워크 확장, 직접 플러그인 직접 확장.
8. 작지만 다재다능한 성능, 성능 저하 없는 기능.
설치 공간 2배 절약, 좁은 바디 디자인, 다양한 설치 방법 예약
1. 여유 공간을 확보할 필요 없이 나란히 설치합니다.
2. 측면 설치, 설치 방법의 유연한 변경.
3. 레일 설치가 빠르고 편리합니다.
주위 온도 50℃에서 디레이팅 없음
독립적인 공기 덕트 설계, 빠른 방열, 기계의 저온 상승, 고온 환경에서 경감할 필요가 없습니다.
구조적 설계 높은 보호
1. 에어덕트가 분리되어 가열장치가 처리된 후 에어덕트로 열이 유입된다.
2. 집중 방열, 전자 민감한 장치는 환경 오염을 방지하기 위해 닫힌 환경에 배치됩니다.
네트워킹 디자인|은선 디자인
1. 그룹 네트워크는 확장이 편리하며 네트워크 포트를 통해 직접 연결하여 확장할 수 있습니다. 사용자는 편리하고 아름다운 네트워크 케이블 연결만 하면 됩니다.
2. 기계는 배선 터미널의 아래쪽에 와이어 트로프와 함께 설계되어 제어 배선 하니스를 배선 트로프에 안내하고 캐비닛 및 독립 실행형 사용의 아름다운 배선을 보장할 수 있습니다.
과전류 억제 보호
동작 중 부하전류를 실시간으로 모니터링하여 설정된 과전류 억제점을 초과하지 않도록 자동으로 제한하여 전류에 의한 고장 트립을 방지합니다. 이 기능은 관성이 크거나 변화가 심한 일부 부하에 특히 적합합니다.
과전압 억제 보호
AC 드라이브 작동 중 버스 전압이 버스 과전압 억제 지점에 도달하거나 초과하면 ac 드라이브는 과도한 버스 전압을 억제하기 위해 작동 주파수를 자동으로 조정하여 ac 드라이브가 과도한 버스 전압으로 인한 과전압 보호를 일으키지 않도록 합니다.
웨이브별 전류 제한
출력 전류가 파동 전류 제한점을 초과하면 하드웨어 전류 제한 보호가 트리거되어 전류가 ac 드라이브 보호 값을 초과하지 않도록 전류 상승을 어느 정도 억제할 수 있으며 전류를 피할 수 있습니다. 갑작스런 부하 또는 이상 전류로 인한 경보 및 종료.
컴퓨터 모니터링 소프트웨어
컴퓨터는 여러 ac 드라이브의 매개변수 저장 및 다운로드를 관리할 수 있습니다. 파라미터 다운로드 기능은 ac 드라이브 교환 시 파라미터 설정 작업을 저장할 수 있습니다. 모니터링 소프트웨어에는 다양한 모니터링, 매개변수 설정, 모터 자체 학습, 오실로스코프 기능 등이 장착되어 있습니다. 간단한 RS485 직렬 포트만 있으면 컴퓨터에 간단히 연결할 수 있습니다.

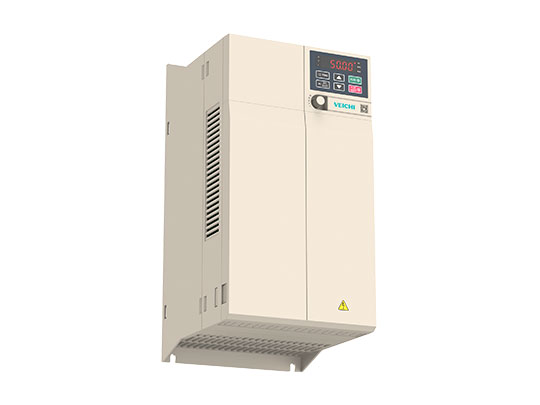

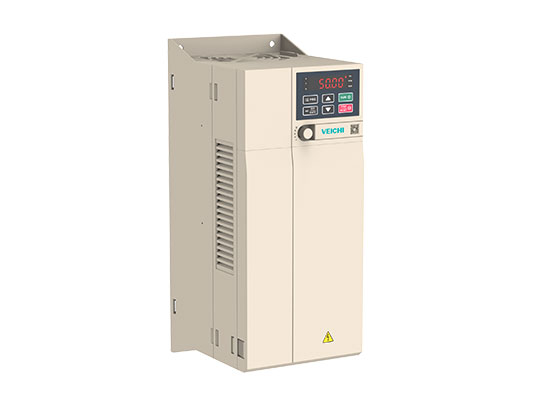

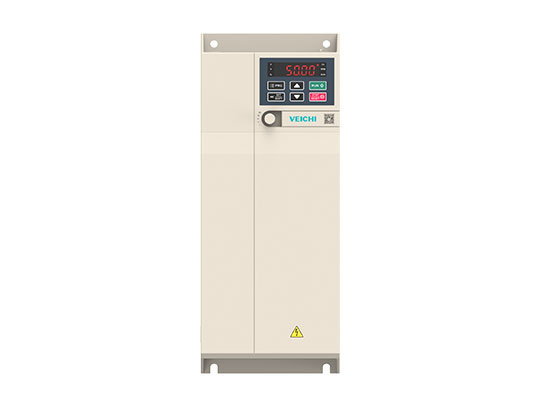

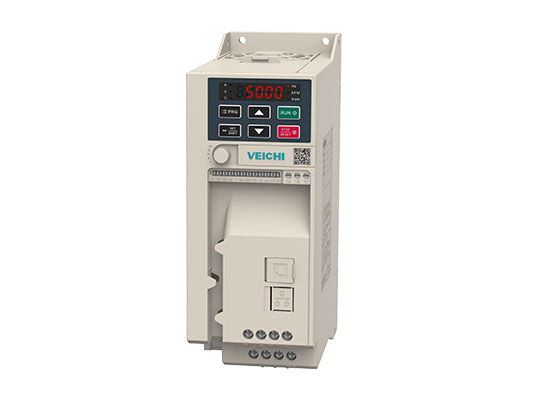

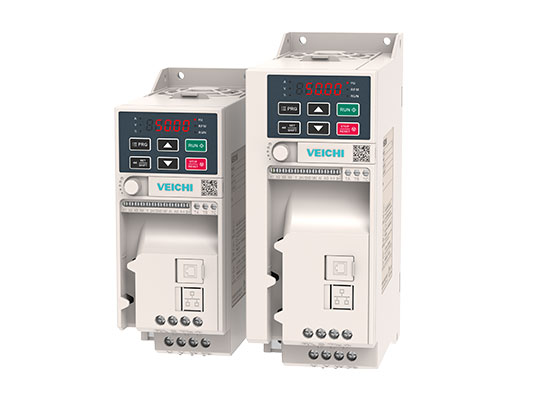

AC10 시리즈 주파수 AC 드라이브
AC10 시리즈 주파수 AC 드라이브용 산업용 애플리케이션
응용 프로그램: 팬 및 펌프, 자동화된 생산 라인, 목공 기계, 스마트 물류, 식품 포장 라인 및 기타 산업 및 장비.
명세서
| 단상 220V 50/60Hz | 0.75kW - 2.2kW |
|---|---|
| 삼상 220V 50/60Hz | 0.75kW - 2.2kW |
| 삼상 380V 50/60Hz | 0.75kW - 5.5kW |
| 전압 및 주파수 | 단상 220V 50/60Hz; 삼상 380V 50/60Hz; 삼상 220V 50/60Hz |
|---|---|
| 변동 허용 | 전압 불균형 비율: <3%; 빈도: ±5%; 왜곡률은 IEC61800-2 요구 사항을 충족합니다. |
| 폐쇄 임펄스 전류 | 정격 전류 미만 |
| 역률 | ≥0.94(DC 리액터 포함) |
| ac 드라이브 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 오차 5% 미만 |
|---|---|
| 출력 주파수 범위 | 0～600Hz |
| 출력 주파수 정확도 | 최대 주파수 값의 ±0.5% |
| 과부하 용량 | T3 모델: 89초 동안 150% 정격 전류, 10초 동안 180% 정격 전류, 3초 동안 200% 정격 전류 T/S2 모델: 24초 동안 150% 정격 전류, 3.4초 동안 180% 정격 전류 |
| 모터 제어 모드 | PG 없는 V/F 제어, PG 없는 벡터 제어 |
|---|---|
| 조정 | 공간 벡터 PWM 변조 최적화 |
| 캐리어 주파수 | 1.0～16.0kHz |
| 속도 제어 범위 | PG 없는 벡터 제어, 정격 부하 1:100 |
| 정상 속도 정확도 | PG 없는 벡터 제어: 정격 동기 속도의 2% 이하 |
| 시작 토크 | PG 없는 벡터 제어: 0.5Hz에서 150% 정격 토크 |
| 토크 응답 | PG 없는 벡터 제어: <20ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01%; 아날로그 설정: 최대 주파수×±0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수×0.05% |
| 토크 제어 | 토크 설정 계산, 토크 모드 속도 제한 |
|---|---|
| DC 제동 기능 | 시작 주파수: 0.00~50.00Hz; 제동 시간: 0.0~60.0s; 제동 전류: 정격 전류의 0.0~150.0% |
| 토크 부스트 | 자동 토크 증가 0.0%~100.0%; 수동 토크 증가 0.0%~30.0% |
| V/F 곡선 | 벡터 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 감소된 토크 특성 곡선(1.1~2.0 전력), 사각 V/F 곡선의 4가지 방법 |
| 가속 및 감속 곡선 | 두 가지 방법: 선형 가속 및 감속, S 곡선 가속 및 감속 가감속 시간의 4개 세트, 시간 단위는 0.01s, 가장 긴 것은 65000s입니다 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하여 모터 정격 전압은 100%이며, 50~100% 범위에서 설정 가능(출력은 입력 전압을 초과할 수 없음) |
| 자동 전압 조정 | 계통 전압이 변동하면 자동으로 출력 전압을 일정하게 유지할 수 있습니다. |
| 자동 에너지 절약 작동 | V/F 제어 모드에서 출력 전압은 부하에 따라 자동으로 최적화되어 에너지 절약 작동을 실현합니다. |
| 자동 전류 제한 | 빈번한 과전류 고장 트립을 방지하기 위해 작동 중 전류를 자동으로 제한 |
| 순시 정전 처리 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 구현 |
| 표준 기능 | PID 제어, 속도 추적 및 정전 후 재기동, 점프 주파수, 주파수 상한 및 하한 제어, 프로그램 운전, 다중 속도, RS485, 아날로그 출력, 주파수 펄스 출력, 파라미터 액세스 레벨 설정, 공통 파라미터 설정, 모니터링 파라미터 비교기 출력 , 카운팅 및 타이밍 기능, 스윙 주파수 기능 |
| 주파수 설정 채널 | 키보드 디지털 설정, 키보드 전위차계, 아날로그 전압/전류 단자 AI, 통신 설정 및 다채널 단자 선택, 메인 채널과 보조 채널 조합, 다양한 전환 가능 |
| 피드백 입력 채널 | 키보드 전위차계, 전압/전류 단자 AI, 통신 설정, 펄스 입력 PUL |
| 명령 채널 실행 | 조작 패널 설정, 외부 단자 설정, 통신 설정 |
| 입력 명령 신호 | 기동, 정지, 정역회전, 조그, 다단속, 자유정지, 리셋, 가감속 시간 선택, 주파수 설정 채널 선택, 외부 이상 경보 |
| 외부 출력 신호 | 릴레이 출력 1개, 콜렉터 출력 1개, AO 출력 1개를 0~10V 또는 0~20mA 또는 4~20mA 출력으로 선택할 수 있습니다. |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전자 서멀 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 보호, 입력 및 출력 결상 보호 |
|---|
| LED 디스플레이 | 내장 키보드: 단일 라인 5자리 디지털 튜브 디스플레이, 1개의 ac 드라이브 상태 모니터링 가능 외부 키보드: 듀얼 라인 5자리 디지털 튜브 디스플레이, 2개의 ac 드라이브 상태 모니터링 가능 |
|---|---|
| 매개변수 복사 | ac 드라이브의 기능 코드 정보를 업로드 및 다운로드하여 빠른 파라미터 복사를 실현할 수 있습니다(외부 키보드만 해당). |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 과열, 과전압 스톨, 전류 제한, 데이터 보호 손상, 현재 오류 작동 상태, 역사적 오류 |
| 설치 장소 | 고도가 1000미터 미만인 경우 1000미터 이상 사용 시 용량 감소, 100미터마다 1% 감소 결로, 결빙, 비, 눈, 우박 등이 없을 것, 일사량이 700W/m² 미만, 기압 70~106kPa |
|---|---|
| 온도 및 습도 | -10℃ ~ +50℃, 40℃ 이상에서 디레이팅 사용 가능, 최고 온도는 60℃(무부하 운전) 5% ~ 95%RH(결로 없을 것) |
| 보관 온도 | -30 ～ +60℃ |
| 설치 방법 | 벽걸이 |
| 보호 등급 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
