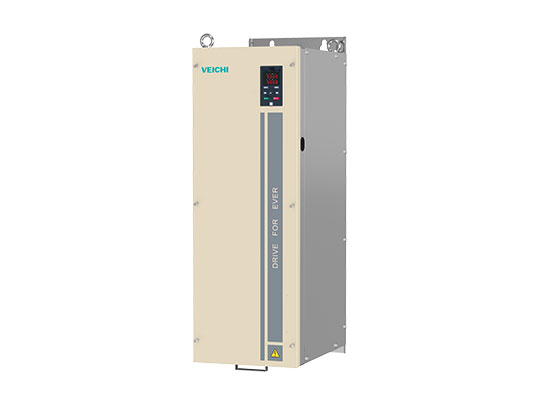

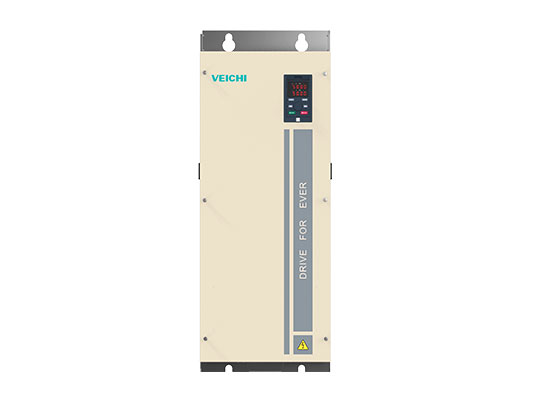

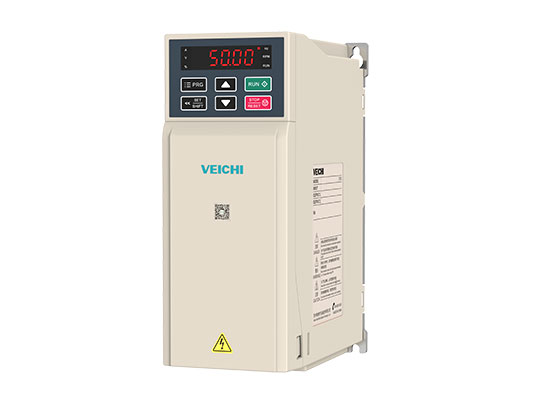

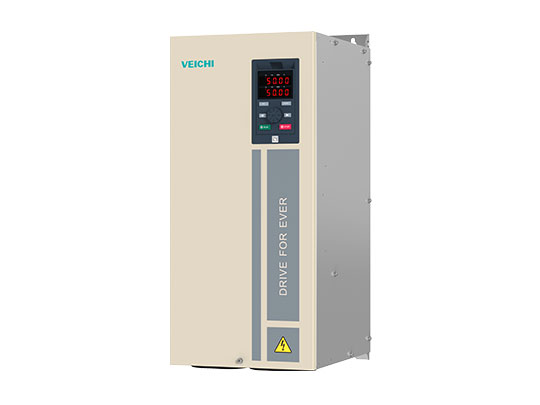

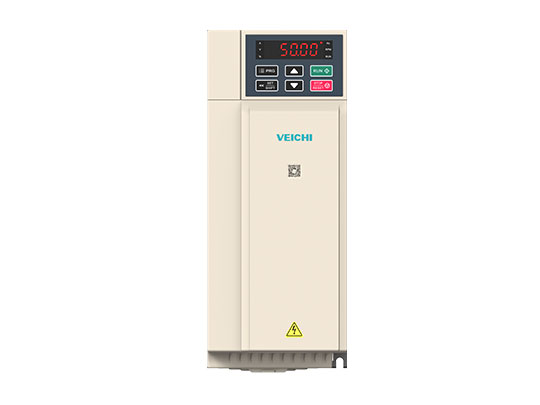

이메일AC310 시리즈 고성능 AC 드라이브 개요
VEICHI AC310 시리즈 ac 드라이브는 VEICHI의 AC300 하드웨어 구조 설계 개념을 계승한 고성능 벡터 ac 드라이브로, 차세대 VEICHI 제품의 특성을 유지하고 기능적 성능의 혁신을 돌파합니다. 그것은 국제 최고의 필드 지향 벡터 제어 기술을 채택할 뿐만 아니라 호환 가능한 비동기 및 동기 모터 제어를 기반으로 전압-주파수 분리 EPS 전원 공급 장치와 같은 다양한 형태의 부하 제어 방법을 풍부하게 합니다. 제품 고성능 및 고신뢰성을 보장한다는 전제하에 부품을 합리적으로 배치하고 제품 책 스타일의 좁은 몸체 디자인을 유지하며 제품 사용 용이성과 산업별 디자인에주의를 기울이고 고객의 제품 선택 문제를 더 잘 해결합니다. 고성능, 고신뢰성, 고전력 밀도 및 높은 적용성을 달성하기 위해 풍부한 확장 포트와 다양한 확장 액세서리가 장착되어 있습니다.
제품 특징
1. 고성능 벡터 범용 플랫폼 및 새로운 모터 제어 알고리즘.
2. 동기식 및 비동기식 드라이브가 통합되어 있으며 개방 루프 및 폐쇄 루프가 포괄적입니다.
3. 정확한 토크 여자 디커플링 및 우수한 동적 응답 성능.
4. 책 기반 디자인의 전체 시리즈는 설치 공간을 최대한 절약합니다.
5. 하드웨어 배치의 합리성을 보장하기 위한 포괄적인 열 시뮬레이션 설계.
6. AC310 시리즈의 혁신적인 접지 방법은 전자기 간섭 문제를 신속하게 해결할 수 있습니다.
7. 소프트웨어 및 하드웨어 모듈식 설계 요구 사항 및 강력한 확장 기능.
8. 제품 환경 적응성을 향상시키기 위해 PCB에 3가지 안티 도료를 적절하게 분사합니다.
하나의 표준 기계 "특수" 사용 및 기능
AC310은 AC300 시리즈의 혁신적인 메커니즘을 계속하고 원래 제품 기능을 유지하며 모델 선택과 시장 경쟁력 향상에 대한 고객의 문제를 해결하기 위해 최선을 다하고 있습니다. 그것은 산업 매개 변수의 실제 사용에 따라 확장 및 증가 될 수있는 산업 확장 기능을 가지고 있으며 여러 산업 매개 변수를 통합하여 표준 기계의 "특수"사용 및 기능 통합을 실현합니다.
인더스트리 4.0에 적극 대응
지능형 생산의 지속적인 개혁으로 제품의 중앙 집중식 제어가 더 보편화되었습니다. AC310 제품은 다양한 유형의 DCS 시스템 및 PLC 시스템을 지원하여 공통성을 달성할 수 있으며 다양한 유형의 터치 스크린 및 AC310 직접 통신, 표준 MODBUS-RTU도 지원할 수 있습니다. 통신, 호환 및 옵션 지원 PROFIBUS-DP, CANOPEN, PROFINET 통신 프로토콜.
완벽한 보호 메커니즘
접지에 대한 출력 단락 보호, 내부 버퍼 릴레이 보호, 팬 드라이브 회로 보호, 외부 24VDC 단락 보호, 모터 과부하 보호 및 기타 하드웨어 보호 기능과 같은 하드웨어 보호 기능이 있습니다. ac 드라이브 내부 및 주변기기의 전방위 보호를 실현할 수 있습니다.
소프트웨어 억제 기능
1. 부족전압 억제
2. 과전압 억제
3. 과전류 억제
4. 과여자 억제
독창적인 독창성과 뛰어난 제어 알고리즘 제공
1. 다양한 부하 구동: 동기, 비동기, 동기 릴럭턴스 모터, 전기 스핀들, AC 서보 및 기타 모터를 지원합니다.
2. 포괄적인 제어 모드: 하나의 기계가 V/F 모드, 전압 및 주파수 분리, 개방/폐쇄 루프 벡터, 속도 및 토크의 자유로운 선택을 다룹니다.
3. 모터 자가 학습: 세계 최고의 자가 학습 알고리즘, 정확하고 일관된 움직임 및 정적.
4. 고속 약계자 제어: 고대역폭 전류 벡터, 약계자 고정밀 출력의 12배.
새로운 외관, 디자인 및 미학이 통합되었습니다.
1. 북 스타일의 좁은 바디 디자인으로 볼륨을 최대 60%까지 줄여줍니다.
2. 상하 직선형 방열, 여러 대의 ac 드라이브를 나란히 설치할 수 있어 전기 캐비닛의 부피를 크게 줄일 수 있습니다.
3. 새로운 키보드 디자인, 단순한 외관, 듀얼 키보드 디스플레이 지원.
간단하게 만들고 더 많은 시간을 절약하십시오.
1. 유럽식 터미널, 간단한 배선, 효율성 향상.
2. 국내 일반 매개변수 배열, 최적화된 조작 버튼, 사용하기 쉽습니다.
3. 전용 상위 디버깅 소프트웨어 VCASoft Ver1.3은 디버깅 시간과 어려움을 최소화할 수 있습니다.
올인원, 풍부하고 우수한 확장 기능
1. 커스터마이징 요구를 충족시키기 위한 다양한 확장 인터페이스.
2. AC310 제어 보드는 2개의 SPI 고속 채널 외부 확장 카드를 예약합니다. 제어 보드는 확장 카드를 자동으로 인식하고 확장 카드 설정 매개변수 그룹을 포함합니다.
AC310 시리즈 고성능 AC 드라이브 비디오
AC310 시리즈 주파수 AC 드라이브용 산업용 애플리케이션
적용 분야: 팬 및 워터 펌프, 공기 압축기, 와이어 드로잉 머신, 사출 성형기, 볼 밀, 공작 기계, 산업용 세탁기, 리프팅 및 기타 산업 및 장비.
명세서
| 단상 220V 50/60Hz | 0.75kW - 220kW |
|---|---|
| 삼상 220V 50/60Hz | 0.75kW - 220kW |
| 삼상 380V 50/60Hz | 0.75kW - 710kW |
| 전압 및 주파수 | 단상: 220V 50/60Hz, 삼상: 220V 50/60Hz, 삼상 380V 50/60Hz |
|---|---|
| 허용 변동 범위 | 전압 불균형 비율:<3%; 빈도: ±5%; 수차율: IEC61800-2 요구 |
| 스위칭 임펄스 전류 | 정격 전류보다 낮음 |
| 역률 | ≥0.94(DC 리액터 포함) |
| 주파수 ac 드라이브 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 편차<5% |
|---|---|
| 출력 주파수 범위 | G 유형: 0~600Hz |
| 출력 주파수 정확도 | 최대 주파수 ±0.5% |
| 과부하 용량 | G 타입: 150% 정격 전류/1분, 180% 정격 전류/10s, 200% 정격 전류/0.5s P형: 120% 정격 전류/1s, 140% 정격 전류/10s, 150% 정격 전류/0.5s |
| 모터 유형 | 삼상 비동기 모터; 영구자석 동기 모터(사인파) |
|---|---|
| 제어 모드 | V/F 제어, 개루프 벡터 제어, 폐루프 벡터 제어 |
| 캐리어 주파수 | 1.0～16.0kHz |
| 속도 제어 범위 | PG 없는 VC: 정격 부하 1:1000 |
| 일정한 속도 | PG 없는 VC: ≤2% 정격 동기화 속도; VC 포함 PG: ≤0.05% 정격 동기화 속도 |
| 시작 토크 | PG 없는 VC: 0.5Hz에서 150% 정격 토크; VC 포함 PG: 0Hz, 0Hz에서 200% 정격 토크 |
| 토크 응답 | PG 없는 VC: <20ms; PG가 있는 VC: <10ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01%; 아날로그 설정: 최대 주파수×±0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수×0.05 |
| 토크 제어 | 토크 설정 계산, 토크 모드 속도 제한 |
|---|---|
| DC 제동 기능 | 시작 주파수: 0.00~50.00Hz; 제동 시간: 0.0~60.0s; 제동 전류: 0.0~150.0% 정격 |
| 토크 부스트 | 자동 토크 부스트 0.0%~100.0%; 수동 토크 부스트 0.0%~30.0% |
| V/F 곡선 | 4가지 모드: 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 토크 감소 특성 곡선(1.1 ~ 2.0 전력), 사각 V/F 곡선 |
| 가감속 곡선 | 2가지 모드: 선형 가속/감속 및 S 곡선 가속/감속. ACC/DEC 4세트, 시간 단위 0.01초 선택 가능, 최장 시간: 650.00초 |
| 자동 전압 조정 | 전압이 변동하면 출력 전압이 자동으로 유지됩니다. |
| 자동 에너지 절약 작동 | V/F 제어 모드에서 부하에 따라 자동으로 출력 전압을 최적화하여 에너지 절약 작동 달성 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하면 모터의 정격 전압은 100%이며 50~100% 범위 내에서 설정할 수 있습니다(출력은 입력 전압을 초과할 수 없습니다). |
| 자동 전류 제한 | 빈번한 과전류 고장 트립을 방지하기 위해 작동 중 전류를 자동으로 제한 |
| 전압 | 전원 공급 장치 전압이 변동하는 동안 일정한 출력 전압을 자동으로 유지할 수 있습니다. |
| 자동 에너지 절약 실행 | V/F 제어 모드에서 부하 상황에 따라 출력 전압을 자동 최적화하여 에너지 절약 |
| 자동 제한 전류 | 과전류 차단 문제를 방지하기 위해 실행 중 전류 자동 제한 |
| 즉시 전원 끄기 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 |
| 표준 기능 | PID 제어, 속도 추적, 전원 차단 재시동, 점프 주파수, 상/하한 주파수 제한 제어, 프로그램 동작, 다중 속도, RS485, 아날로그 출력, 주파수 임펄스 출력 |
| 주파수 설정 채널 | 키보드 디지털 설정, 아날로그 전압/전류 단자 AI1, 아날로그 전압/전류 단자 AI2, 통신 제공 및 다중 채널 단자 선택, 주 및 보조 채널 조합, 확장 카드, 다양한 모드 전환 지원. |
| 피드백 입력 채널 | 전압/전류 단자 AI1, 전압/전류 단자 AI12, 통신 제공, 저속 펄스 입력 PUL, 확장 카드 |
| 실행 명령 | 조작반 제공, 외부단자 제공, 통신 제공, 확장카드 제공 |
| 입력 명령 신호 | 시작, 정지, FWD/REV, JOG, 다단계 속도, 자유 정지, 재설정, ACC/DEC 시간 선택, 주파수 지정 채널 선택, 외부 오류 경보 |
| 외부 출력 신호 | 릴레이 출력 1개, 콜렉터 출력 1개, AO 출력 1개: 0~10V 출력 또는 4~20mA 출력 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전기 열 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 속도 보호, 입출력 위상 장애 보호. |
|---|
| LED 디스플레이 | 내장 키보드: 단일 라인 5-디지털 튜브 디스플레이, 1 ac 드라이브 상태 수량 모니터링 외부 키보드: 이중 라인 5-디지털 튜브 디스플레이, 2개의 ac 드라이브 상태 수량 모니터링 |
|---|---|
| 매개변수 복사 | 매개변수의 빠른 복사를 달성하기 위해 주파수 ac 드라이브의 기능 코드 정보를 업로드 및 다운로드할 수 있습니다. |
| 상태 모니터 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백, PID 주어진 값, 모듈 온도 등 모니터 파라미터 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 위상 오류, 과부하, 과열, 과전압 스톨, 전류 제한 또는 데이터 보호 손상, 현재 오류 상태, 과거 오류 기록. |
| 설치 장소 | 고도는 1000미터 미만이고 경감은 1000미터 이상입니다. 경감은 100미터마다 1%입니다. 결로, 결빙, 비, 눈, 우박 등이 없을 것, 일사량이 700W/m2 미만, 기압이 70~106kPa입니다. |
|---|---|
| 온도 및 습도 | -10 ~ +50°C, 40°C 이상에서 디레이팅 사용 가능, 최대 온도는 60°C(무부하 작동), 5%~95%RH(결로 없음) |
| 진동 | 9～200Hz, 5.9m/s2(0.6g) |
| 보관 온도 | -30～+60℃ |
| 설치 모드 | 벽걸이 |
| 보호 등급 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
