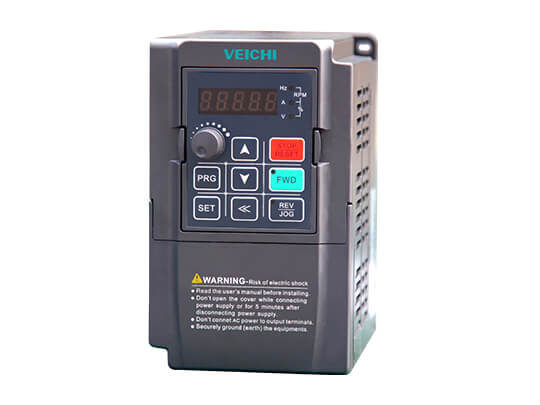

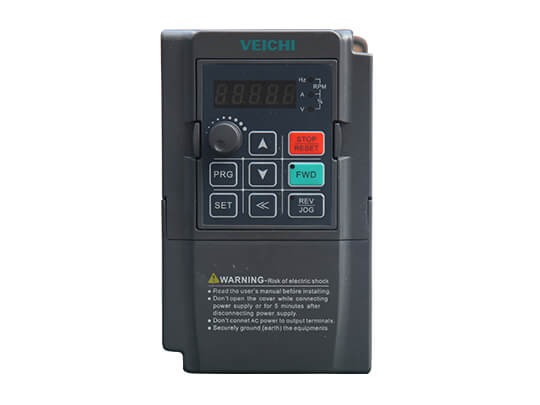

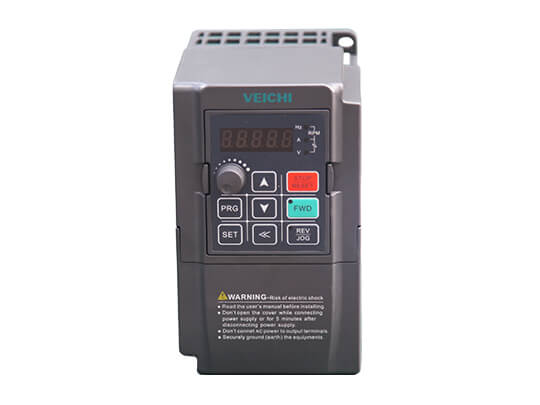

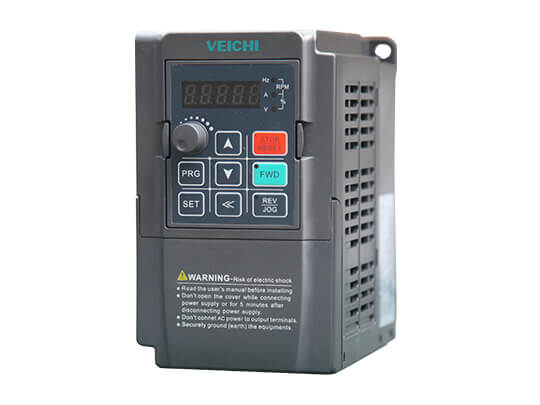

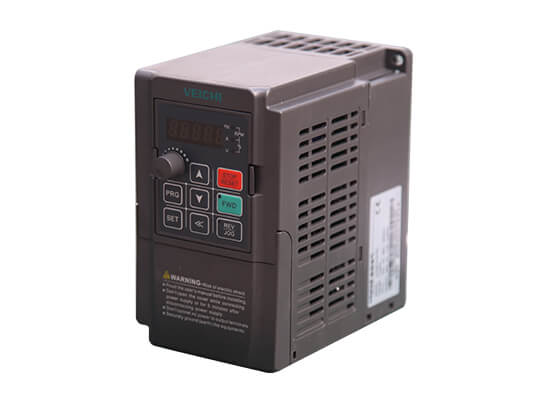

AC70E 시리즈 고성능 미니 주파수 ac 드라이브 개요
고토크, 고정밀도, 고신뢰성, 광속구동을 실현하는 방법. PLC, PID 조정, 프로그래밍 가능한 입력 및 출력 터미널, RS485 인터페이스, 아날로그 입력 및 출력 및 기타 풍부한 제어 기능이 내장된 제품. 이러한 기능은 엔지니어링 및 특수 산업 자동화 애플리케이션을 위한 고도로 통합된 솔루션을 제공합니다.
AC70E 미니 벡터 AC 드라이브 - 손바닥 크기의 미니 디자인, 컴팩트하고 설치하기 쉽습니다.
1. 고급 설계 개념 및 제어 알고리즘.
2. 에너지 절약 효과가 좋고 전력 손실을 줄일 수 있습니다.
3. 편리한 작동, 전위차계 키보드 표준.
4. 다양한 사이트 요구 사항을 충족하는 고성능 가격 비율, 풍부한 기능.
5. 조밀한 구조 레이아웃으로 설치 공간이 절약됩니다.
6. 신뢰할 수 있는 보호 처리 및 강력한 환경 적응성.
7. 잘못된 경보를 피하기 위해 보호 기능을 완료하십시오.
8. 저전력 모델, 단상 2.2kW, 삼상 4kW.
더 빠른 응답, 더 나은 경험
1. 고급 제어 알고리즘: PG 없는 벡터 제어, V/F 제어 모드, 최적화된 PWM 출력.
2. 다양한 현장 요구 사항을 충족시키기 위해 인간화 된 디자인과 넓은 전압 입력 범위.
3. 편리한 작동, 전위차계가 있는 키보드, 플러그 앤 플레이 및 매개변수 복사 지원.
4. 완벽한 결함 보호, 역사적 결함 기록 조회, 빠른 매개변수 복사를 지원합니다.
최적화된 구조 설계
1. 동일한 전원 모델의 다른 시리즈에 비해 미니 크기는 설치 공간을 절약합니다.
2. 고급 모듈식 설계 개념, 조밀한 구조 레이아웃, 전문 열 시뮬레이션 설계를 채택합니다.
3. 엄격하고 다양한 열 시뮬레이션을 통해 전체 기계의 온도 상승이 적으면서 부피가 감소합니다.
좋은 에너지 절약 기능
1. 차세대 에너지 절약 제어 기술을 사용하여 유도 전동기의 작동을 실현할 수 있습니다.
2. 부하 전류에 따라 여자 전류를 줄이고 부하 조건에 따라 자동으로 에너지 절약을 조정합니다.
3. 모터 효율을 높이고 모터 손실을 줄이며 에너지 손실을 줄입니다.
신뢰할 수 있는 소프트웨어의 강점
1. AC 모터의 디커플링이 실제로 실현되고 모터의 의도적인 벡터 제어 성능이 실현됩니다. 비PG 벡터 토크 제어 모드에서 토크 제어 정확도는 5%에 도달할 수 있습니다.
2. 모터는 4사분면에서 작동하며 토크, 전류, 토크 및 DC 버스 전압이 빠르게 응답하고 모터가 안정적으로 작동합니다.
3. Smart AVR 기능은 전압 자동 조정 기능이 유효할 때 입력 전압 변동의 최소값이 설정 출력 전압(모터 정격 전압)보다 크면 출력 전압은 기본적으로 설정 값을 유지할 수 있습니다.
4. 랜덤 캐리어 기능은 모터의 소음을 효과적으로 줄이고 ac 드라이브가 외부 장비에 간섭하는 것을 억제할 수 있습니다.
풍부한 애플리케이션 기능
1. 두 가지 가속 모드, 네 가지 가속 및 감속 시간, 시간 단위는 0.1초, 가장 긴 것은 6500초입니다.
2. 현장 프로세스의 요구 사항을 충족하기 위해 간단한 PLC, 실행 방향 및 주파수의 자동 전환.
3. 소프트웨어 속도 추적은 모터가 시작되고 현재 속도가 시작되어 모터 역회전을 효과적으로 방지합니다.
4. DC 제동은 정지 정확도를 개선하고 빠른 정지를 실현하는 데 사용되는 선도 토크를 제공합니다.
5. 점프 주파수, 자동으로 공진 주파수 외부의 출력 주파수를 조정합니다.
완벽한 보호 기능
1. 누락된 항목의 경감 작동 및 기계적 부하 손상 경보를 지원합니다.
2. 고급 드라이브 알고리즘은 출력 전압과 전류를 제어하여 ac 드라이브 오류 보호의 주파수를 줄입니다.
3. 과전압 억제. 감속 중에 출력 주파수를 조정하여 과도하게 높은 감속을 피하고 ac 드라이브 버스 전압이 너무 높아 ac 드라이브 과전압이 발생하지 않도록 합니다.
4. 과전류 억제. 가속 중에는 ac 드라이브 과전류의 원인이 되는 과도한 감속으로 인한 과도한 부하를 피하기 위해 출력 주파수가 조정됩니다.
AC70E 시리즈 고성능 미니 주파수 AC 드라이브용 산업용 애플리케이션
적용 분야: 식품 기계, 포장 기계, 섬유 기계, 자동 조립 라인
명세서
단상 220V 50/60Hz | 0.75kW~2.2kW |
---|---|
삼상380V 50/60Hz | 0.75kW~4kW |
전압 및 주파수 | 단상 220V 50/60Hz 삼상 380V 50/60Hz |
---|
주파수 범위 | 0-400Hz |
---|---|
주파수 정확도 | 최대 주파수의 ±0.5% |
주파수 설정 분해능 | 0.01Hz: 키보드의 "위" 및"아래" 키 조작 0.2Hz: 전위차계 아날로그 입력 |
전압/주파수 특성 | 전압 50% -100%, 정격 전압 조정 가능, 모터 정격 주파수 25-400Hz(2000Hz) 조정 가능 |
캐리어 주파수 | 1.0-15.0KHz/랜덤 반송파 변조 |
토크 업그레이드 | 0--25.0% 조정 가능/자동 토크 업그레이드/임의 V/F 곡선 옵션l |
최대 용량 | 1분 동안 150%, 2초 동안 180%, 즉시 점프 200% |
ACC 및 DEC 시간 | 0.1-6500초 |
정격 출력 전압 | 전원 공급 장치 전압 보상 기능을 활용하십시오. 모터 정격 전압이 100%인 경우 전압은 50-100% 범위에서 설정할 수 있습니다(전압 출력은 입력 전압을 초과해서는 안 됨). |
AVR 조정 | 계통 전압이 변동할 때 출력 전압의 변화가 매우 작고 일정하게 유지 V / F |
자동 에너지 절약 작동 | 부하 조건에 따라 자동으로 V/F 곡선을 최적화하여 에너지 절약 작동 구현 |
표준 기능 | PID 제어, ACC 및 DEC 시간 조정 가능, ACC 및 DEC 모드 가변, 캐리어 주파수 조정, 토크 업그레이드, 전류 제한, 속도 추적 및 재시작, 주파수 호핑, 주파수 변동 제한 제어, 프로그램 실행, 다단계 속도, 진자 주파수 작동, RS485, 아날로그 출력, 펄스 출력 주파수. |
브레이크 | 에너지 소모 제동, DC 제동 |
주파수 설정 입력 | 키보드 번호 설정, 키보드 전위차계/ 외부 단자 VS: 0 ~ 10V, 외부 단자 AS: 4-20mA, RS485 및 신호 구성 및 단자 옵션. |
신호 피드백 입력 | 외부 단자 VS: 0 ~ 10V 외부 단자 AS: 4-20mA, RS485 |
입력 주문 신호 | 시작, 정지, 양수 및 음수 회전, 조그, 다단계 속도, 무료 주차, 재설정, ACC 및 DECtime 선택, 주파수 설정 채널 선택, 외부 오작동 경보. |
외부 출력 신호 | 릴레이 출력, 콜렉터 출력, 0-10V 출력, 4-20mA 출력, 주파수 펄스 출력 |
보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전기 열 릴레이, 과열, 압력 스톨, 데이터 보호. |
---|
환경 | 기능 번호/데이터 |
---|---|
달리기 | 출력 주파수, 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백, 정량적 PID, 모듈 온도, 입력 및 출력 단자 제공. |
잘못 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 열, 압력 실속, 전류 제한, 데이터 보호 손상, 현재 오류 작동 조건, 과거 오류. |
설치 장소 | 실내, 해발 1000m 이하, 부식성 가스 및 직사광선이 없는 곳 |
---|---|
온도 및 습도 | -10 ~ +40℃, 20% ~ 90%RH(결로 없을 것) |
진동 | 20Hz 이하 0.5g 이하 |
보관 온도 | -25~+65℃ |
설치 모드 | 벽걸이형 |
보호 등급 | IP20 |
냉각 방법 | 강제 공기 냉각 |
