이메일AC70 시리즈 주파수 AC 드라이브 개요
AC70 시리즈 범용 ac 드라이브는 개방 루프 벡터 알고리즘과 모듈식 설계를 채택하여 고성능 및 고정밀 모터 구동 제어를 실현합니다. 이 제품에는 또한 먼지가 회로 기판에 들어가는 것을 효과적으로 방지할 수 있는 독립적인 공기 덕트가 있습니다. 동시에 두꺼워진 3가지 페인트 방지 보호 기능으로 환경에 더 잘 적응할 수 있습니다.

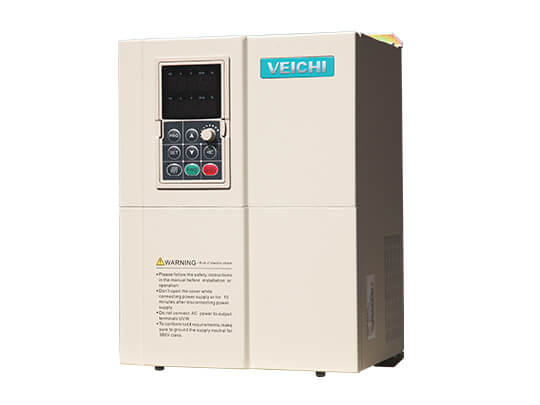

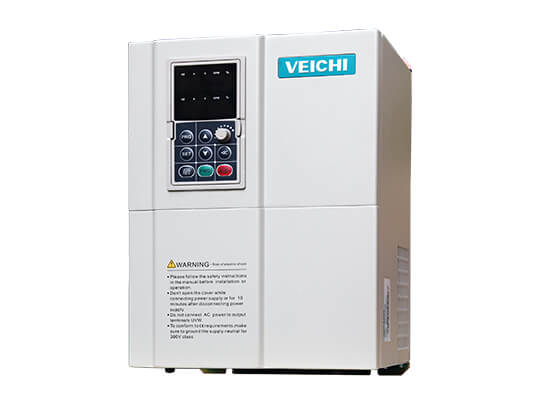

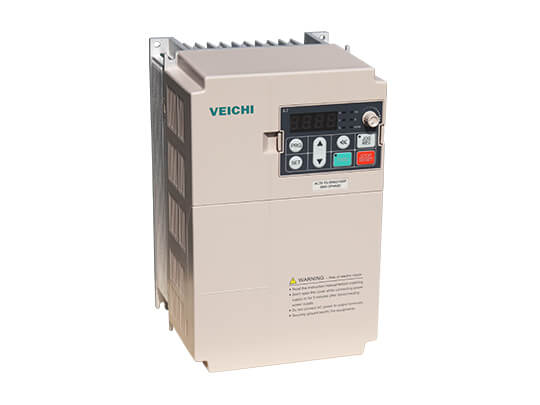

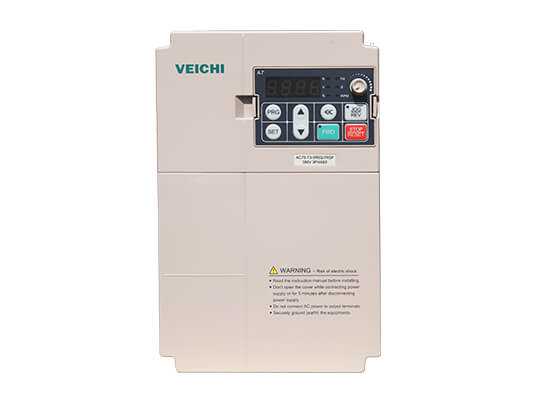

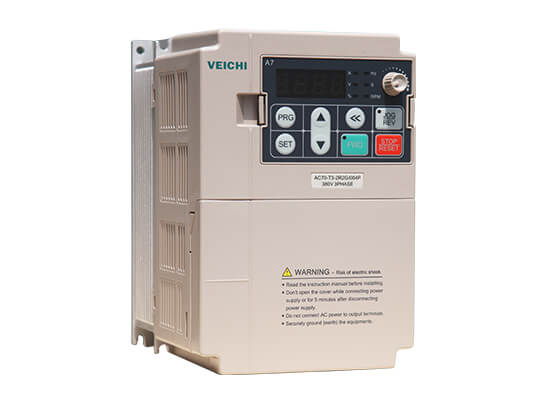

AC70 범용 AC 드라이브
1. 고성능 개루프 벡터 제어 알고리즘.
2. 플럭스 알고리즘, 모듈식 설계.
3. 좋은 그리드 적응성과 넓은 그리드 전압 범위.
4. 다양한 요구를 충족시키는 풍부한 소프트웨어 기능.
5. 높은 신뢰성과 높은 환경 적응성.
6. 설치가 쉽고 디버그가 쉽고 유지 관리가 쉽습니다.
7. 먼지 방지, 독립 공기 덕트 설계.
8. 3가지 코팅 방지 처리로 두꺼워진 PCB 보드.
다양한 요구를 충족시키는 다양한 방법
1. V/F 제어: 빠른 응답과 고정밀 속도 제어가 필요하지 않은 모든 가변 속도 제어 및 하나의 ac 드라이브에 여러 개의 모터가 연결된 경우에 사용됩니다.
2. PG 벡터 제어 없음: 모든 가변 속도 제어에 사용되며, 특히 고정밀 속도 제어가 필요한 경우 토크 응답이 빠르며 모터는 저속에서 작동할 때 더 큰 토크를 얻을 수도 있습니다.
신뢰할 수 있는 강도, 제어 전략 제공
1. 모터의 정확한 전기 매개변수를 얻기 위해 정적/회전의 두 가지 자체 학습 방법이 있습니다.
2. 경부하에서 하나의 ac 드라이브는 여러 모터로 시작하여 추적 및 시작하고 소프트웨어 및 하드웨어의 추적 기능을 최적화하며 속도 추적의 정확도가 더 높습니다.
3. 모터의 소음을 효과적으로 줄이고 ac 드라이브가 외부 기기에 간섭하는 것을 억제합니다.
4. 주변 제동 저항기 및 기타 액세서리를 추가하여 감속 중 버스 전압 상승을 효과적으로 억제하고 빈번한 과전압 오류를 방지할 수 있는 급속 제동 효과를 달성할 필요가 없습니다.
산업 응용 분야를 포괄하는 풍부한 기능
1. 차세대 에너지 절약 작동은 유도 전동기의 작동을 실현하고 에너지 절약 목적을 달성하기 위해 부하에 따라 출력 전압을 계산할 수 있습니다. 그것은 주로 에너지 절약 변환의 경우에 사용됩니다.
2. 표준 스윙 주파수는 섬유 및 화학 섬유에 대한 스윙 주파수 제어가 필요한 경우에 적합합니다. 스윙 주파수 진폭, 속도, 주파수를 자유롭게 설정할 수 있습니다.
3. 일반 PID 및 압력 폐쇄 루프 전용 PID, 더 넓은 적용 범위 및 더 강력한 산업 적합성으로 구분되는 다양한 PID 제어.
고품질, 다양한 가혹한 환경 사용
1. 부하의 급격한 변화에 대처하기 위해 자동 전류 제한 기술은 주파수를 자동으로 조정하여 주파수 변환기가 자주 오류를 보고하고 생산 효율에 영향을 미치지 않도록 합니다.
2. 넓은 전력망 전압 작동 범위, 전문적인 "순간 정지 및 논스톱" 알고리즘은 전력망의 순간 정전을 정확하게 보상합니다.
3. 두꺼워진 PCB 3가지 방지 페인트 처리: 습기 방지, 염수 스프레이 방지, 곰팡이 방지 및 보드 수명 연장.
안정적인 통신, 다양한 공통 프로토콜에 적응
1. 표준 RS485 통신, MODBUS-RTU 지원, PROFIBUS-DP 통신 프로토콜 지원.
2. 상위 컴퓨터와 PLC 간의 연결을 구현하고 원격 모니터링을 구현하는 것이 편리합니다.
컴팩트한 구조, 합리적인 레이아웃, 빠른 방열
1. 독립적인 에어 덕트 설계의 전체 시리즈, 22KW 이하 모델의 전자 부품은 완전히 밀봉되어 방풍이 되지 않아 오염 물질이 전자 부품 영역으로 들어가는 것을 효과적으로 방지하고 ac 드라이브의 보호 효과를 개선하며 다양한 환경에 적응합니다. -사이트 환경.
2. 전체 시리즈는 수명이 길고 교체가 쉬운 DC 팬을 채택합니다. 침투를 통해 설치할 수 있으며 더 적응할 수 있습니다.
3. 캐비닛 기계는 상부 및 하부 구조 설계를 채택하고 표준 분배 원자로가베이스에 설치되어 방열 효과가 더 좋고 전체 기계의 수명이 향상되며 더 합리적이고 아름답습니다. 한정.
AC70 시리즈 주파수 AC 드라이브용 산업용 애플리케이션
적용 분야 : 팬 및 펌프, 공기 압축기, 와이어 드로잉 머신, 사출 성형기, 볼 밀, 공작 기계, 산업용 세탁기, 리프팅 산업 및 기타 산업 및 장비.
명세서
| 단상 220V, 삼상 220V | 0.4kW～220kW |
|---|---|
| 삼상 380V | 0.75kW～710kW |
| 삼상 660V | 7.5kW～710kW |
| 삼상 1140V | 37kW～710kW |
| 전압 및 주파수 | 단상 220V, 3상, 220V, 380V, 660V 및 1140V |
|---|---|
| 변동 허용 | 전압: ±15%; 주파수±5% IEC 61800-2에 따른 전압 왜곡 |
| 폐쇄 전류 | 정격 전류 미만 |
| 역률 | ≥0.94(DC 리액터 포함) |
| AC 드라이브 효율 | ≥96% |
| 출력 전압 | 3상, 0~입력 전압, 표준 정격 조건에서 허용 오차 5% 미만 |
|---|---|
| 주파수 제어 범위 | G형: 0~400Hz, P형: 0~400Hz, Z형: 0~400Hz, L형: 0~400Hz H 유형: 0-3000Hz |
| 출력 주파수 정확도 | 최대 주파수의 ±5% |
| 과부하 허용 | Z형 : 정격전류 150% 60초, 정격전류 180% 30초, 정격전류 250% 순시 G, H, L형 모델: 60초 동안 정격 출력 전류의 150%, 10초 동안 정격 전류의 180%, 2 순시 동안 정격 전류의 00% P형 : 120% 정격전류 60초, 순시 정격전류 150% |
| 모터 제어 모드 | PG, V/F 제어 없이 개방 루프 센서리스 벡터 제어 |
|---|---|
| 제어 시스템 | 최적화된 공간 벡터 PWM 변조 |
| 캐리어 주파수 | 0.6~15kHz, 무작위 변조 반송파 |
| 속도 제어 범위 | 정격 부하가 있는 PG가 없는 OLV: 1:100 |
| 안정적인 속도 제어 정확도 | PG 없는 OLV: 정격 동기 속도 1% 미만 |
| 토크 응답 | PG 제어 모드가 없는 OLV: =20ms |
| 주파수 정확도 | 디지털 입력: 최대 × ±0.01% 아날로그 입력: 최대 × ± 0.2% |
| 주파수 설정 분해능 | 디지털 입력: 0.01Hz 아날로그 입력: 최대 출력 주파수의 0.5% |
| DC 제동 기능 | 시작 주파수: 0.00 ~ 50.00Hz 제동 시간: 0.0 ~ 60.0초 제동 전류: 정격 전류 0.0~150% |
|---|---|
| 토크 부스트 | 자동 토크 부스트: 0.0% ~ 100% 수동 토크 부스트: 0.0% ~ 25% |
| V/F 곡선 | 5가지 곡선 프로그래밍 가능 설정: 사용자 설정 1개, 선형 특성 토크 곡선 설정 1개. 3가지 디레이팅 토크 설정(1.5 파워, 1.7 파워, 2.0 파워 곡선). |
| ACC/DEC 곡선 | 두 종류의 곡선: 선 가속/감속, S 곡선 가속/감속 4 가속/감속 시간 단위는 0.1초, 최대 시간은 6500.0초 |
| 정격 출력 전압 | 전원 전압 보상이 가능하며 설정 범위는 50 ~ 100%(정격 전압)이며 출력 전압은 입력보다 높을 수 없습니다. |
| AVR(자동 전압 조정) | 계통 변동 시 출력 전압을 안정적으로 유지하기 위한 자동 전압 조정 |
| 자동 에너지 절약 실행 | 에너지 절약을 달성하기 위해 부하에 따라 최적화된 출력 전압 |
| 자동 전류 제한 | 트립이 자주 발생하지 않도록 운전 모드 중 자동 전류 제한 |
| 정지 기능이 없는 순간 정전 | 순시 정전 시 회생 에너지 및 DC 버스 전압 조정으로 연속 운전을 달성하기 위해 |
| 표준 기능 | PID 제어, 캐리어 주파수 조정 가능, 전류 제한기, 속도 검색, 순간 전력 손실 재시작, 8 단계 속도(최대), 3-와이어 시퀀스, 슬립 보상, 주파수 점프, 주파수 기준에 대한 상한/하한 한계, 시작 시 DC 주입 제동 및 정지, 에너지 절약 제어, Modbus 통신 RS485, 오류 재시작, 작업 기능, 냉각 팬 켜기/끄기 스위치, 타이밍 정지, 높은 펄스 출력, 프로그래밍 가능한 자동 실행, 스윙 주파수, 카운터, 주파수 도달 감지 및 주파수 레버 감지. |
| 주파수 설정 방법 | 키패드 디지털 설정, 키패드의 전위차계, 아날로그 전압 단자 VS1, 아날로그 전압 단자 VS2, 아날로그 전류 단자 AS, RS485 통신 및 다중 단자, 주 및 보조 구성 설정. |
| 피드백 입력 채널 | 전압단자 VS1, VS2, 전류단자 AS, 통신, 펄스입력 PUL |
| 명령 채널 실행 | 키패드 제공, 외부 단자 제공, 통신 제공 |
| 입력 명령 신호 | 시작, 정지, FEW/역회전, 작업, 다중 속도, 자유 정지, 재설정. 가감속 시간, 주파수 설정점 채널, 외부 오류. |
| 출력 신호 | 포토 커플러 릴레이 2개: 2개(24V, 최대 50mA), 접점 릴레이 1개: 1개(250Vac/최대 1A, 30Vdc/최대 1A), 0-10V 출력, 4-20mA, 출력 주파수 펄스 출력. |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전기 서멀 릴레이, 과열, 스톨 방지, 파라미터 잠금. |
|---|
| LED 디스플레이 | 1개의 실행 상태를 모니터링하기 위한 1라인 디지트 세그먼트 LED 디스플레이 1 실행 상태를 모니터링하는 두 줄 숫자 세그먼트 디스플레이 |
|---|---|
| 매개변수 복사 | 쉬운 복사를 위해 매개변수 코드 업로드 및 다운로드 |
| 모니터 기능 | 출력 주파수, 주파수 설정값, 출력 전류, 출력 전압, 모터 속도, PID 피드백 값, PID 지정 설정, IGBT 모듈 온도, I/O 단자 상태 |
| 알람 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 과열, 실속 방지, 전류 제한, 파라미터 잠금 손상, 현재 경보에서의 작동 상태, 과거 트립 경보. |
| 설치 장소 | 실내, 고도 1000m 이하, 부식성 가스 및 직사광선이 없을 것 |
|---|---|
| 온도 및 습도 | -10~+40°C(벽 장착), 20% ~ 95% RH(결로 없을 것) |
| 진동 | 주파수가 20Hz 미만일 때 0.5g 미만 |
| 보관 온도 | -25～+65℃ |
| 설치 모드 | 벽걸이 모드, 플로어 스탠드 캐비닛 설치 |
| 보호 등급 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
