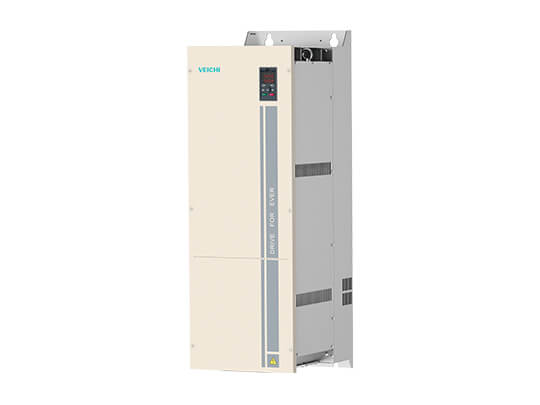

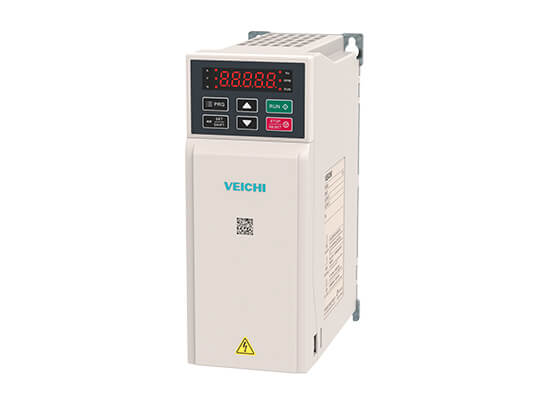

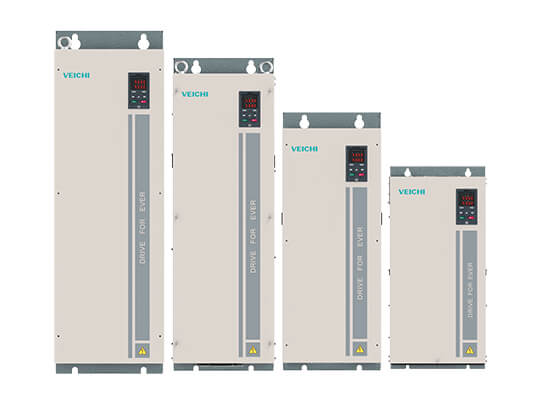

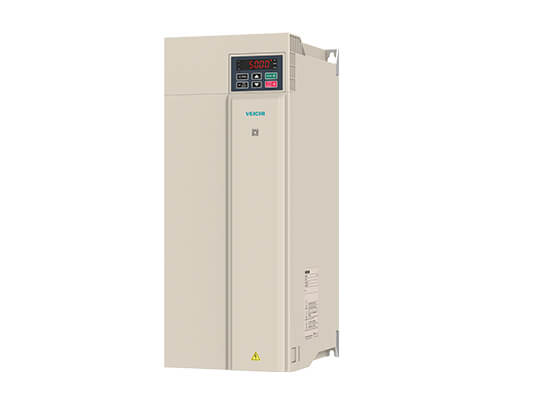

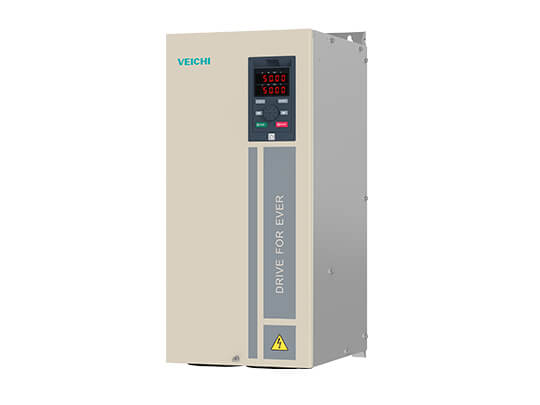

이메일AC330 동기 릴럭턴스 모터용 특수 드라이버 개요
AC330 시리즈 AC 드라이브는 VEICHI AC310 제품 플랫폼에서 더욱 최적화되었습니다. 동기 릴럭턴스 모터의 구동 제어 개념을 통합하고 새로운 벡터 제어 알고리즘을 개발합니다. 완전히 새로운 플럭스 링키지 옵저버를 만들었습니다. 순수 동기 릴럭턴스 모터 및 영구 자석 보조 동기 릴럭턴스 모터에 우수한 제어 효과가 있습니다. 동시에 비동기 모터 및 영구 자석 동기 모터의 제어 기술과 호환됩니다. 제품의 높은 신뢰성 보장을 기반으로 제품의 소프트웨어 통합이 더욱 향상되고 제품 선택에서 고객의 문제가 더 잘 해결됩니다. 풍부한 확장 포트와 포괄적인 확장 액세서리를 통해 동기 릴럭턴스 모터 드라이브 애플리케이션의 높은 신뢰성, 높은 안정성 및 높은 적응성을 보장합니다. VEICHI AC330 시리즈 AC 드라이브는 새롭고 완전한 태도로 고객에게 더 나은 드라이브 서비스를 제공합니다.
AC330 기능
1. 새로운 고성능 벡터 알고리즘 플랫폼, 동기 릴럭턴스 모터 전용 드라이브.
2. 매우 효율적인 에너지 절약 드라이브.
3. 정확한 토크 여기 디커플링, 우수한 동적 응답 성능.
4. 하드웨어 배치의 합리성을 보장하기 위한 포괄적인 열 시뮬레이션 설계.
5. 전체 시리즈의 책 디자인으로 설치 공간을 최대한 절약합니다.
6. 다양한 응용 프로그램을 포괄하는 포괄적인 확장 인터페이스, 다양한 액세서리 선택.
7. 더 간단하고 편리한 현장 디버깅 방법, 현장 펌웨어 업그레이드를 지원합니다.
8. 전체 기계의 3 증거 디자인과 PCBA 스프레이의 3 증거 페인트는 제품이 안정적이고 신뢰할 수 있음을 보장합니다.
9. AC330 새로운 EMC 및 접지 최적화는 전자기 간섭을 효과적으로 해결합니다.
10. 확장성과 안정적인 성능이 풍부합니다.
드라이브와 호환되는 특수 AC 드라이브 전용
AC330 시리즈 제품은 원래 제품 구조 특성을 유지하면서 AC310 북형 캐리어 디자인을 계속합니다. 또한 고효율 동기 릴럭턴스 모터의 드라이브 애플리케이션 요구 사항을 해결하는 데 전념하고 새로운 인덕턴스 매개변수 포화 학습 기능을 개발했습니다. 통합 드라이브 다중 형태 동기 릴럭턴스 모터는 동기 릴럭턴스 모터 산업의 드라이브 요구 사항의 90% 이상과 호환될 수 있습니다.
더 나은 기술, 에너지 절약 및 업그레이드
AC330 시리즈 AC 드라이브는 시장에서 동기 릴럭턴스 모터의 고효율 구동에 적응하기 위해 새롭고 최적화된 MTPA 알고리즘을 개발했습니다. dq 축 고정자 전류를 최적으로 분배하여 고정자 전류를 최소화함으로써 고정자 구리 소비를 최소화하고 최고의 전기 작동 효율을 달성할 수 있습니다.
또한 차세대 에너지 절약 제어 기술과 일치하면 유도 전동기의 효율적인 작동을 실현할 수 있습니다. 부하 상황에 따라 자동으로 에너지 절약형 양방향 접근 방식을 조정하여 모터 효율을 극대화하고 에너지 손실을 줄입니다.
시장 테스트 통계는 비동기식 모터를 비교합니다. 과소 정격 조건에서 동기 릴럭턴스 모터 구동의 시스템 손실은 약 40% 감소하고 정격 지점에서의 효율은 약 5% 증가합니다. 부하율은 50% 미만이며 에너지 절약 효과가 특히 분명합니다.
우수한 저주파 특성
AC330 드라이브 동기 릴럭턴스 모터 속도 조절 비율은 50:1입니다(동기 릴럭턴스 모터 정격 주파수가 50Hz일 때 1Hz는 전체 부하를 구동할 수 있음). 동기 릴럭턴스 모터의 저주파 구동 부족을 효과적으로 보완할 수 있습니다. 전기 시스템의 저주파 작동이 더 안정적이고 드라이브 부하 용량이 더 강한지 확인하십시오.
포괄적인 보호, 안정적이고 신뢰할 수 있는
AC330 시리즈 특수 드라이브는 동기 릴럭턴스 모터용 소프트웨어 및 하드웨어의 전면 보호 기능을 갖추고 있습니다. 출력 대 접지 단락 보호, 내부 버퍼 릴레이 보호, 팬 드라이브 회로 보호, 외부 24VDC 단락 보호 및 모터 과부하 보호 기능이 있습니다. 모터 및 주변 기기의 완전한 보호를 실현하십시오.
약한 자기장에서 우수한 안정성
AC330 전용 드라이브는 전압 제한 사용을 극대화하기 위해 기본 속도 이상에서 고유한 약계자 제어 알고리즘을 갖추고 있습니다. 이러한 방식으로 출력 토크가 최대화되고 정전력 범위가 확장되며 약한 자기장에서도 작동 안정성이 보장됩니다.
풍부하고 포괄적인 확장
다양한 확장 인터페이스가 있는 동기 릴럭턴스 모터용 AC330 시리즈 특수 드라이버는 사용자 정의 요구 사항을 충족합니다.
2개의 SPI 고속 채널이 제품 제어 보드에 예약되어 있어 동시에 여러 확장 카드 선택 애플리케이션을 지원할 수 있습니다.
AC330 시리즈 주파수 AC 드라이브용 산업용 애플리케이션
플라스틱 기계, 공기 압축기, 공작 기계 스핀들, 섬유 기계, 제약 기계 및 기타 경공업 기계 요구에 사용할 수 있습니다. 팬, 펌프, 석유, 화학, 제지 기계 및 기타 중장비 및 장비에도 사용할 수 있습니다.
명세서
| 전압 및 주파수 | S2: 단상 200V ~ 240V 50Hz/60Hz; T2: 삼상 200V ~ 240V 50Hz/60Hz T3: 삼상 380V ~ 480V 50Hz/60Hz; T6: 삼상 660V ~ 690V 50Hz/60Hz |
|---|---|
| 허용 변동 범위 | T/S2: -10% ~ 10%; T3: -15% ~ 10% ; T6: -10% ~ 10% 전압 불균형 비율: <3%; 빈도: ±5%; 왜곡률은 IEC61800-2 요구 사항을 충족합니다. |
| 스위칭 임펄스 전류 | 정격 전류 미만 |
| 출력 전압 | 정격 조건에서 출력: 3상, 0V ~ 입력 전압, 오차 5% 미만 |
|---|---|
| 출력 주파수 범위 | 0Hz~600Hz |
| 출력 주파수 정확도 | 최대 주파수 값의 ±0.5% |
| 과부하 용량 | G 유형: 150% 정격 전류 89s, 180% 정격 전류 10s, 200% 정격 전류 3s P형: 120% 정격 전류 35s, 140% 정격 전류 7s, 150% 정격 전류 3s |
| 모터 제어 모드 | V/F 제어, 개루프 벡터 제어, 폐루프 벡터 제어, 전압 및 주파수 분리 제어 |
|---|---|
| 변조 방식 | 최적화된 공간 벡터 PWM 변조 |
| 캐리어 주파수 | 1.0~16.0kHz |
| 속도 제어 범위 | pg 벡터 제어 없음: 정격 부하 1:50(동기 릴럭턴스 모터) pg 벡터 제어 없음: 정격 부하 1:200(비동기 모터, 영구 자석 동기 모터) pg 벡터 제어 포함: 정격 하중 1:1000 |
| 꾸준한 속도 정확도 | PG 벡터 제어 없음: ±0.5%(3상 비동기 모터), ±0.1%(영구 자석 동기 모터) PG 벡터 제어 시: ±0.02% |
| 시작 토크 | PG 벡터 제어 없음: 2Hz에서 100% 정격 토크(동기 릴럭턴스 모터) PG 벡터 제어 없음: 0.25Hz에서 150% 정격 토크(비동기 모터, 영구 자석 동기 모터) PG 벡터 제어: 0Hz에서 200% 정격 토크 |
| 토크 응답 | PG 벡터 제어 없음: <10ms; PG 벡터 제어: <5ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수 × (±0.01%); 아날로그 설정: 최대 주파수 × (±0.2%) |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수 × 0.05% |
| DC 제동 기능 | 시작 주파수: 0.00Hz~50.00Hz; 제동 시간: 0.0s~60.0s; 제동 전류: 0.0%~150.0% 정격 전류 |
|---|---|
| 토크 부스트 | 자동 토크 부스트 0.0% ~ 100.0%; 수동 토크 부스트 0.0% ~ 30.0% |
| V/F 곡선 | 4가지 유형: 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 하강 토크 특성 곡선(1.1 ~ 2.0 전력), 사각 V/F 곡선 라인 |
| 가속 및 감속 곡선 | 두 가지 방법: 선형 가속 및 감속, S-커브 가속 및 감속 가감속 시간 4조, 시간 단위 0.01s, 최대 650.00s |
| 정격 출력 전압 | 전원 전압 보상 기능을 이용하여 모터의 정격 전압을 100%로 하여 50%~100% 범위 내에서 설정할 수 있습니다(출력은 입력 전압을 초과할 수 없습니다). |
| 자동 전압 조정 | 계통 전압이 변동하면 자동으로 출력 전압을 일정하게 유지할 수 있습니다. |
| 자동 에너지 절약 작동 | V/F 제어 모드는 부하에 따라 자동으로 출력 전압을 최적화하여 에너지 절약 작동을 달성합니다. |
| 자동 전류 제한 | 빈번한 과전류 오류 트립을 방지하기 위해 작동 중 자동 전류 제한 |
| 즉각적인 전원 끄기 처리 | 과도 정전 시 부스바 전압 제어를 통한 무정전 운전 |
| 표준 기능 | PID 제어, 속도 추적 및 전원 차단 재시동, 점프 주파수, 주파수 상한 및 하한 제어, 프로그램 동작, 다중 세그먼트 속도, RS485 통신, 아날로그 출력, 주파수 펄스 출력, 파라미터 액세스 레벨 설정, 공통 파라미터 설정, 모니터링 파라미터 비교기 출력, 카운팅 및 통신, 아날로그 출력, 주파수 펄스 출력, 파라미터 액세스 레벨 설정, 공통 파라미터 설정, 모니터 파라미터 비교기 출력, 카운팅 및 타이밍, 주파수 스윙 기능 타이밍, 주파수 스윙 기능. |
| 주파수 설정 채널 | 키패드 디지털 설정, 키패드 전위차계, 아날로그 전압/전류 단자 AI1 및 AI2, 통신 피드 및 다중 채널 단자 선택, 1차 및 2차 채널 다양한 수단으로 전환 가능한 조합 |
| 피드백 입력 채널 | 전압/전류 단자 AI1 및 AI2, 통신 피드, 펄스 입력 PUL |
| 명령 채널 실행 | 조작반 피드, 외부 터미널 피드, 통신 피드 |
| 입력 명령 신호 | 시작, 정지, 정역회전, 조깅, 다단속, 자유정지, 리셋, 가감속 시간 선택, 주파수 설정 채널 선택, 외부 고장 경보. |
| 외부 출력 신호 | 릴레이 출력 1개, 오픈 콜렉터 출력 1개, 0V ~ 10V 또는 0mA ~ 20mA 또는 4mA ~ 20mA 출력으로 선택 가능한 1개의 AO 출력 또는 주파수 펄스 출력. |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전자 열 릴레이, 과열, 과전압 스톨, 데이터 보호, 비행 속도 보호, 입력 및 출력 결상 보호. 입력 및 출력 결상 보호 |
|---|
| LED 디스플레이 | 내장 키보드: 단일 라인 5자리 디지털 튜브 디스플레이, 1개의 AC 드라이브 상태 수량 모니터링 가능 외부 키패드: 단일 라인, 이중 라인 5자리 디지털 튜브 디스플레이, 2개의 라인으로 2개의 AC 드라이브 상태 수량 모니터링 가능 |
|---|---|
| 매개변수 복사 | 빠른 파라미터 복제를 위한 AC 드라이브 기능 코드 정보 업로드 및 다운링크 |
| 상태 모니터링 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백 양, PID 공급량, 모듈 온도, 주어진 토크, 출력 토크 및 모니터링 파라미터 그룹의 모든 파라미터. |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 위상 손실, 과부하, 과열, 과전압 스톨, 전류 제한, 데이터 보호 손상, 현재 오류, 작동 조건, 과거 오류 기록. |
| 설치 위치 | 고도 1000m 미만, 1000m 이상에서 사용 감소 및 고도 100m마다 1% 감소. 결로, 결빙, 비, 눈, 우박 등이 없을 것, 일사량 700W/m² 이하, 기압 70kPa~106kPa. |
|---|---|
| 온도 및 습도 | 정격 전력은 온도가 -10°C~+50°C에서 40°C 이상, 최대 온도 60°C(무부하 작동)일 때 사용하도록 감소됩니다. 5%~95%RH(비응축) |
| 진동 | 9Hz ~ 200Hz에서 5.9m/s²(0.6G) |
| 설치 모드 | 벽걸이 |
| 보호 등급 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
